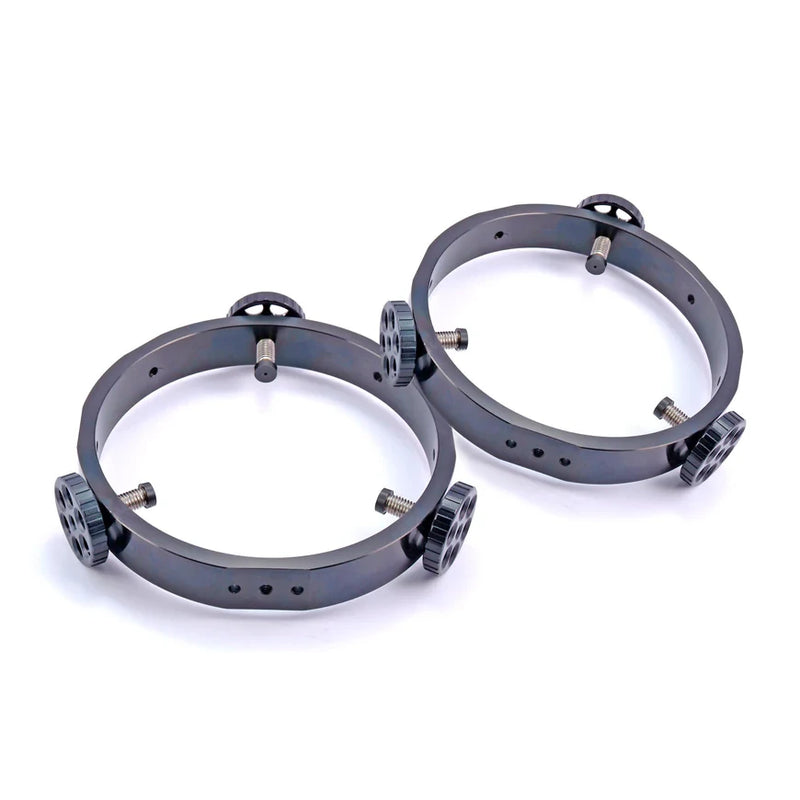

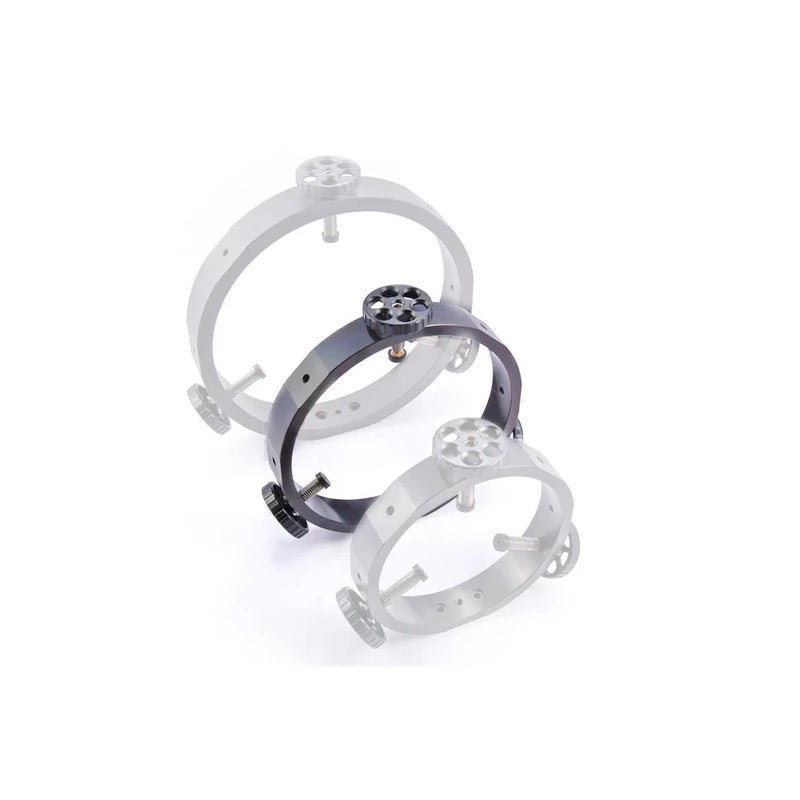

Bagues de guidage Baader BP II - 110-160 mm

• Anneaux de guidage BP II (2 pièces)
• Avec 6 grandes poignées à vis et à roulement à billes
• Pour tube de diamètre 110 - 160 mm

Planétarium Baader - Colliers de serrage pour tubes de guidage avec surfaces de roulement à billes

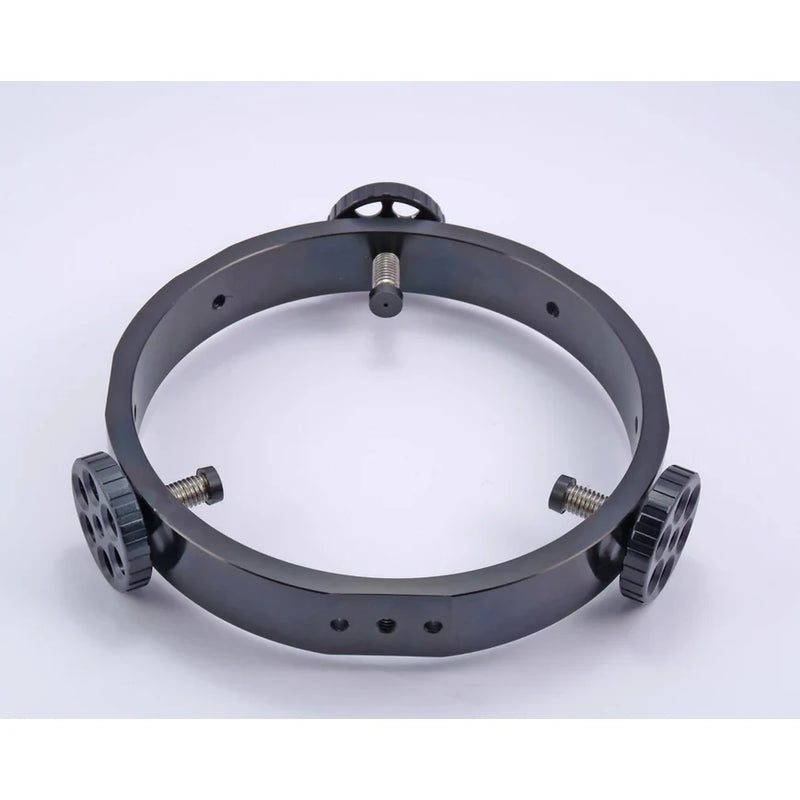

Anneaux massifs en aluminium tourné, largeur 28 mm, surface d'appui avec raccord photo-fileté ¼ " et en plus 2 trous traversants de 5 mm de diamètre.

3 vis de réglage (M10) de 10 mm de diamètre, surface de roulement à billes en acier V2A, recouverte d'une gaine en caoutchouc dur (c'est-à-dire que la surface de pression de la vis ne tourne pas pendant le réglage du télescope !). Le télescope de guidage est absolument solide, antidérapant et ne sera pas rayé ! Quatre autres surfaces planes fraisées avec un trou photo-fileté sont installées sur le diamètre extérieur afin de pouvoir fixer des accessoires supplémentaires aux anneaux à l'extérieur ou de relier plusieurs anneaux ensemble !

Vis de serrage True No-Marr

Le concept de base des anneaux de guidage reste inchangé depuis l'aube du télescope. Ils se composent d'un simple anneau avec trois vis mécaniques radiales disposées à 120 degrés, utilisées pour décaler un télescope auxiliaire afin de l'aligner coaxialement avec l'instrument principal (ou intentionnellement hors axe pour l'utilisation du télescope de guidage). Dans cette configuration la plus simple, les trois vis d'alignement à pointe dure reposent directement contre le tube du télescope auxiliaire, provoquant des dommages inévitables à la surface finie (peinte) du télescope.

Étonnamment, la plupart des bagues actuellement disponibles n'ont que peu évolué par rapport à cette conception de base et soumettent votre précieux équipement à des dommages répétés. La solution la plus simple et la moins coûteuse, adoptée par certains fabricants, consiste à ajouter un petit capuchon ou une pastille en plastique insérée dans les pointes des vis de réglage. Bien que cela réduise considérablement les dommages, la rotation de la pointe de la vis en plastique contre le télescope peut toujours abîmer sensiblement une finition peinte (en particulier si des grains sont incrustés dans la pointe en plastique). De plus, ces pointes en plastique sont souvent fabriquées avec un diamètre trop petit, ce qui entraîne des charges de serrage élevées qui peuvent endommager de manière permanente le tube du télescope de guidage.

La solution à ce problème consiste à permettre à la pointe en plastique de tourner librement, de sorte que lorsque la vis de serrage est serrée, la pointe reste immobile par rapport à la surface du tube du télescope. Les vis de serrage de nos bagues de guidage sont conçues de cette manière. Chaque vis de serrage intègre une grande pointe en nylon de 12 mm de diamètre, afin de répartir la force de serrage et d'éviter les bosselures permanentes du tube à paroi mince d'un télescope. La pointe en nylon est montée sur la tête à bride d'une broche en laiton usinée, qui s'insère dans un alésage lubrifié dans la pointe de la vis de serrage en acier inoxydable de grand diamètre. Le résultat net est une bague de guidage réglable rigide et véritablement sans rayures.

Modularité

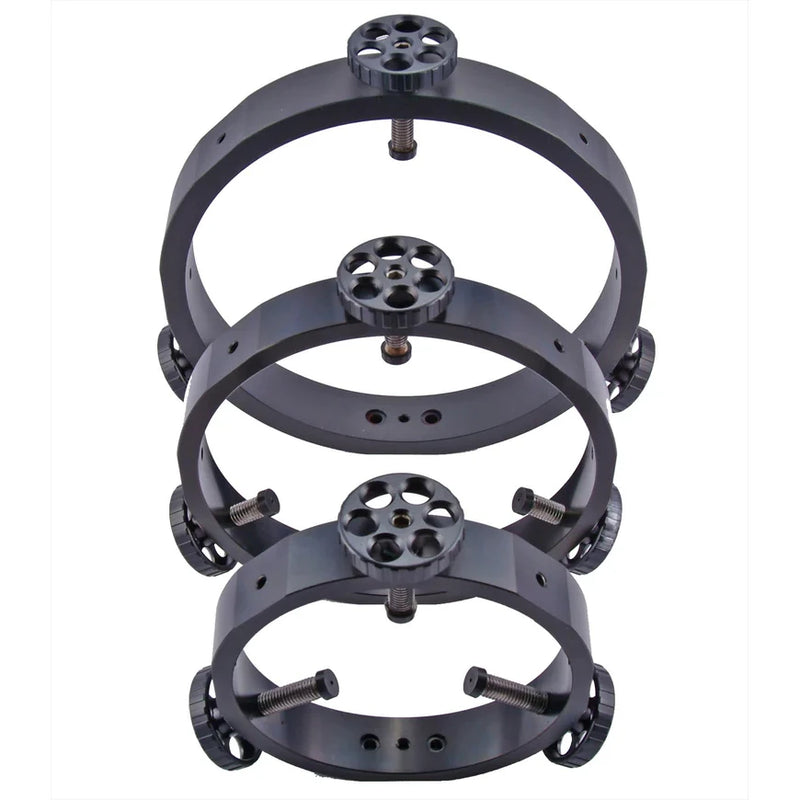

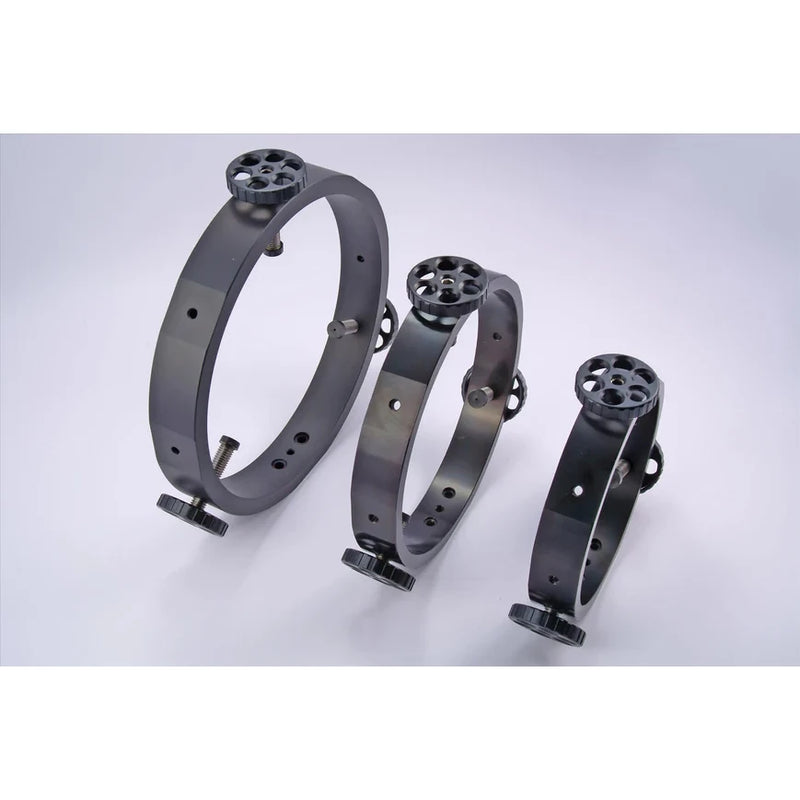

L'une des caractéristiques distinctives de nos anneaux de guidescope est leur capacité à être interconnectés les uns avec les autres ou à fixer facilement d'autres équipements auxiliaires (viseurs, pointeurs, etc.). Les méplats usinés et les trous de montage permettent d'assembler les anneaux dans un certain nombre de configurations, ce qui vous permet de monter et d'ajuster plusieurs guidesscopes, chercheurs ou autres instruments auxiliaires. Comme le montre l'image ci-dessous, il y a 5 emplacements autour de la périphérie de chaque anneau qui ont été usinés comme points de fixation. Chaque emplacement a un méplat usiné et un trou fileté central 1/-4-20. Remarque : pour coupler plusieurs anneaux, vous devrez percer l'un des trous 1/4-20 avec un foret 1/4", afin de le boulonner à l'anneau adjacent.

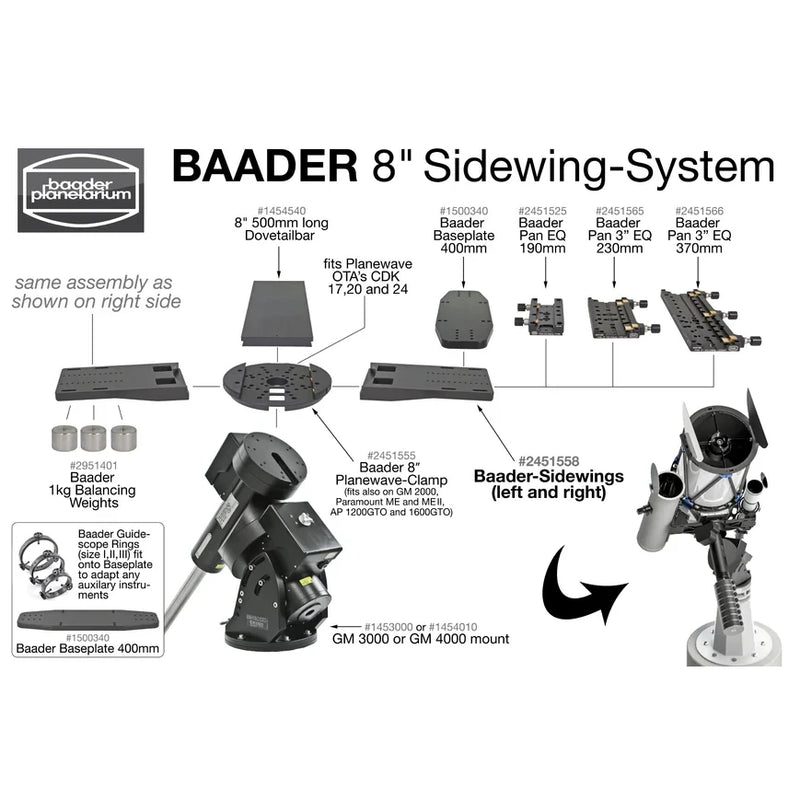

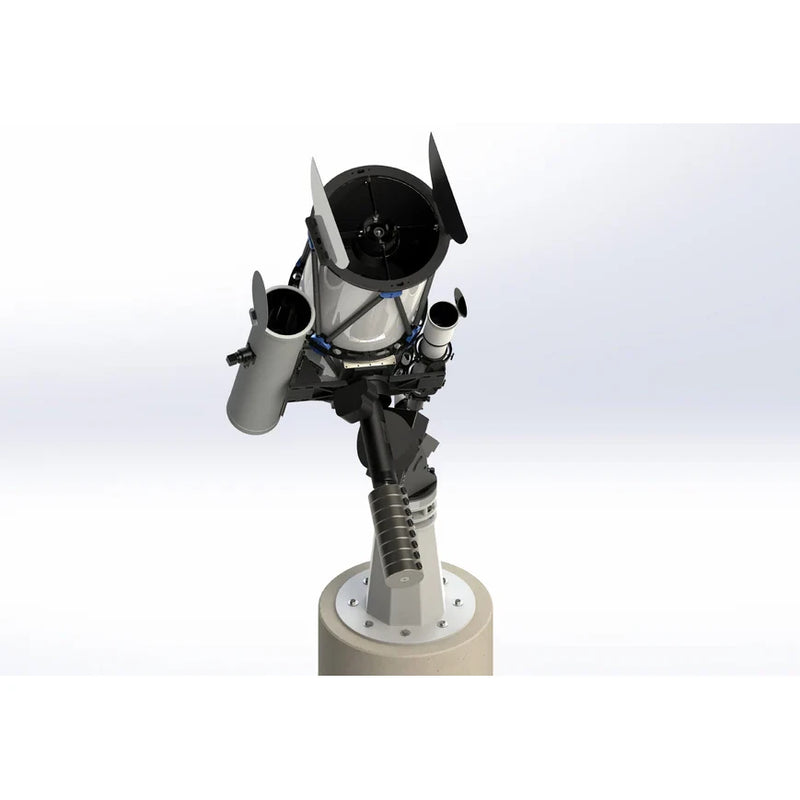

Vous trouverez ci-dessous quelques-unes des orientations possibles qui conviennent au montage de 2 instruments ou plus :

Montage

La méthode standard pour fixer ces anneaux de guidage consiste à utiliser le trou de montage 1/4-20 de la base principale. À côté de ce trou fileté se trouvent deux trous non filetés de 5 mm (à 28 mm d'intervalle) qui peuvent également être utilisés pour des vis de montage supplémentaires, ou si votre schéma nécessite de visser l'anneau dans une plaque de base ou un télescope. Bien entendu, vous pouvez facilement agrandir ou modifier l'une des fonctions de montage en fonction de vos besoins. L'épaisseur de paroi et la largeur extra-lourdes des anneaux permettent de les fixer facilement de manière rigide à pratiquement n'importe quoi.

Spécifications techniques

Dans la boîte

Bagues de guidage Baader BP II - 110-160 mm

Garantie

Garantie Baader de 2 ans : Politique de retour et de garantie — Alpine Astronomical LLC
