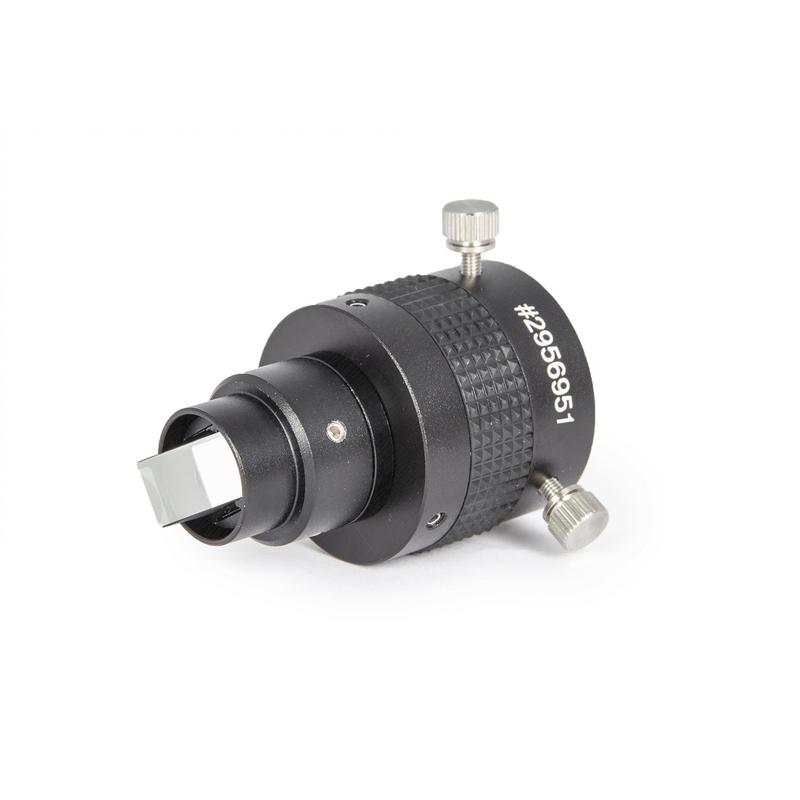

Baader Guide hors axe pour Baader FlipMirror II (BFM-OAG)

Baader Guide hors axe pour Baader FlipMirror II

• Guideur hors axe (BFM-OAG) pour une connexion directe au Miroir diagonale étoile Baader FlipMirror II (#2458055 , € 228,- )
• C'est le seul prisme qui peut être réglé pour centrer activement une étoile sur la puce de guidage.
• Utilisez le BFM-OAG pour fixer une caméra autoguidante à un miroir diagonal Baader FlipMirror II qui fonctionne avec toutes les positions du miroir.
• La distance entre l'axe optique et le centre du prisme OAG est de 17,5 mm, une fois la bague d'espacement de 4 mm retirée. Cette distance offre le plus grand champ possible sans vignettage tout en conservant tous les avantages du prisme large et mobile.
• Avec une ou deux extensions de porte-objectif DT-4 #1905130, vous pouvez placer pratiquement n'importe quelle caméra au-dessus du Off-Axis-Guider afin qu'elle soit parfocale avec la caméra d'enregistrement.
• Le BFM-OAG fait également partie du Guide hors axe pour RCC (RCC-OAG) #2956950
• Nécessite une mise au point arrière de 24 mm sur le BFM II

Ce guide hors axe est conçu pour le Miroir Baader FlipMirror II (BFM II) Diagonal #2458055 . Il se connecte au port inférieur du BFM II (embout de 19 mm) et envoie la lumière à travers un prisme de captage vers une caméra autoguidante, indépendamment de la position du miroir. Pour fixer le Off-Axis-Guider à la place d'un télescope sans BFM II, vous avez besoin du Guide hors axe pour RCC (RCC-OAG) # 2956950 avec filetage T-2.

Vous pouvez fixer le guide hors axe pour Baader FlipMirror II (BFM-OAG) directement sur le Miroir Baader FlipMirror II Diagonal . Il suffit de retirer la petite bague d'espacement incluse comme indiqué sur l'image de gauche, afin que le prisme soit entièrement inséré dans le trajet lumineux du BFM II.

La distance entre l'axe optique et le centre du prisme OAG est de 17,5 mm - une fois la bague d'espacement de 4 mm retirée. Cette distance offre le plus grand champ possible sans vignettage tout en conservant tous les avantages du prisme grand et mobile. Cette information est importante, entre autres, pour pouvoir estimer ou éviter le vignettage du capteur de l'appareil photo.

Si le prisme dépasse trop dans le trajet lumineux, il est possible d'insérer la bague d'espacement de 4 mm. Cependant, cela réduit la surface utilisable du prisme et donc la quantité de lumière pouvant être utilisée pour le suivi.

Veuillez noter: c'est le seul prisme qui peut être réglé pour centrer activement une étoile sur la puce de guidage. Le côté vertical du prisme doit faire face au télescope.

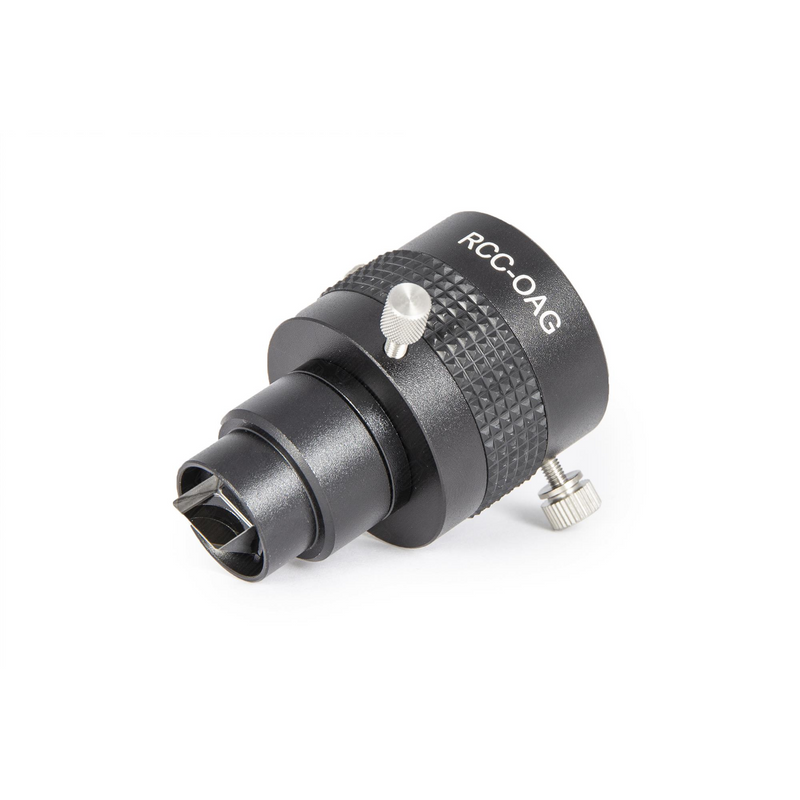

Le BFM-OAG fait également partie du Guide hors axe pour RCC (RCC-OAG) n° 2956950. Pour utiliser cet article avec le BFM II, vous devez retirer l'unité avec le prisme de ramassage de l'anneau T-2 et la bague d'espacement du prisme de ramassage exactement comme avec le guide hors axe pour BFM II.

Le guide hors axe monté sous le BFM II. Le prisme est visible dans le boîtier, sous le miroir.

Le prisme est toujours placé sous le miroir, de sorte qu'il peut également être utilisé lorsque le miroir est abaissé, par exemple pour guider une caméra planétaire connectée au port supérieur. Lorsque le miroir est relevé, la caméra du port arrière doit être alignée de manière à ce que le prisme se trouve sous le côté long du capteur.

Vous disposez de plusieurs options pour régler la caméra de guidage sur le même plan de mise au point que les caméras/oculaires qui sont connectés au trajet lumineux principal du FlipMirror. Vous pouvez utiliser les combinaisons habituelles de tubes d'extension T-2 ou M48 pour modifier la position de la caméra/des oculaires. Si vous devez éloigner davantage l'autoguideur du BFM II, vous pouvez rallonger le nez de 1¼" de votre autoguideur avec un ou deux Extensions de nez DT-4 #1905130 et verrouillez la position avec le Collier de bague de mise au point FR-4 #1905131 .

Si vous utilisez un Off-Axis Guider, vous devez également tenir compte de la position de mise au point de la caméra de guidage. Si vous utilisez le Off-Axis-Guider pour Baader FlipMirror II ainsi qu'une caméra de guidage dont le plan d'image se trouve à l'extrémité supérieure du Off-Axis-Guider (c'est-à-dire sans mise au point arrière supplémentaire), le plan d'image de la caméra et de l'oculaire se trouve à environ 24 mm derrière les deux filetages T-2 du BFM II. Une caméra CCD avec une mise au point arrière courte, par exemple, peut être réglée à cette distance avec un VariLock 29, tout comme l'oculaire réticulaire Polaris I lorsqu'il est connecté directement au VariLock 29 via T-2. Ainsi, une adaptation très courte est possible.

Si vous utilisez un reflex numérique via un adaptateur T-2 ou une pince oculaire pour l'oculaire, vous avez besoin d'une mise au point arrière plus importante. Ensuite, la caméra de guidage doit être placée à une plus grande distance du BFM II. Le moyen le plus simple de le faire est d'utiliser le Rallonge de nez DT-4 #1905130 avec une longueur totale de 18,5 mm. Il a le diamètre des oculaires "1¼" et se visse dans le filetage du filtre "1¼" de la caméra de guidage. Avec une ou deux de ces rallonges, vous pouvez placer pratiquement n'importe quelle caméra sur le guide hors axe de manière à ce qu'elle soit parfocale avec la caméra d'enregistrement.

Spécifications techniques

Dans la boîte

• Guide Baader hors axe pour Baader FlipMirror II (BFM-OAG)

Garantie et manuels

Garantie de 2 ans
