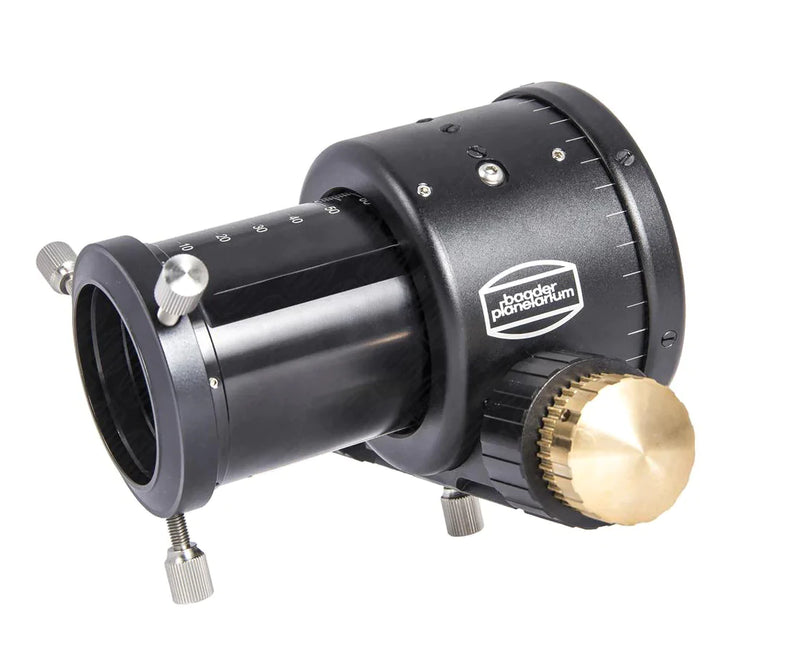

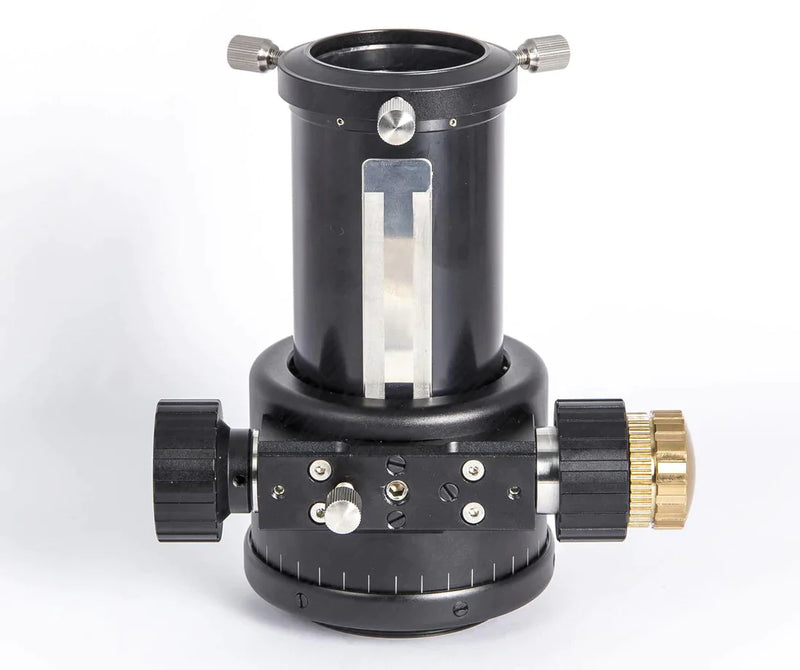

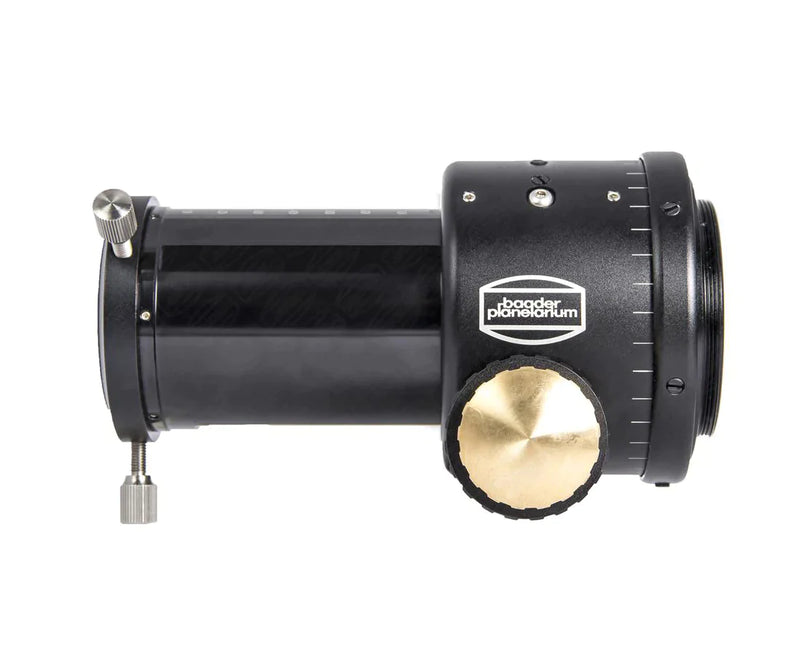

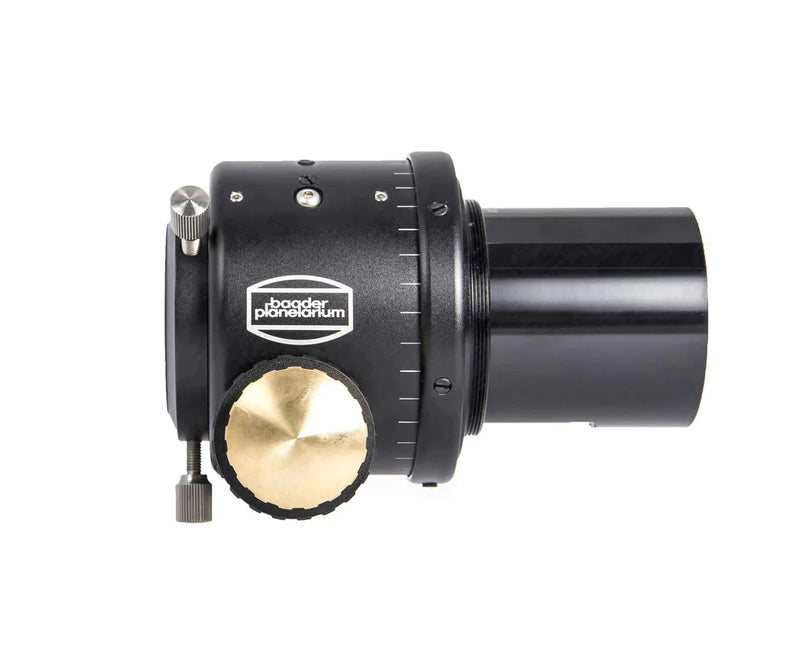

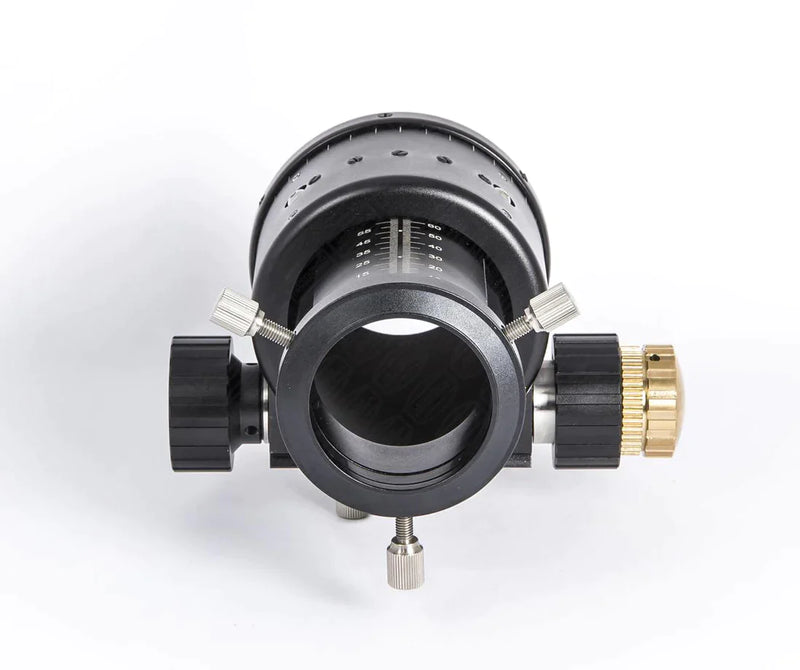

Mise au point BDS-RT Baader Diamond Steeltrack® 2"

• Longueur totale entièrement rétractée 80 mm (longueur du backfocus).
• Le tube de tirage est entièrement déconcerté à l'intérieur et noirci pour éliminer la lumière parasite hors axe.
• Le récepteur à queue d'aronde de 72 mm permet une rotation à 360 degrés du porte-oculaire avec verrouillage à vis unique.
• Adaptateurs en option disponibles pour s'adapter à une variété d'autres réfracteurs.

Tous les porte-oculaires Baader Diamond Steeltrack (BDS) ont les spécifications suivantes :

Système de conduite

• Les vrais diamants forment un système d'entraînement de haute précision à micro-engrenages jamais réalisé auparavant
• Par rapport aux entraînements Crayford ou à crémaillère conventionnels, ce mouvement à micro-engrenages n'a aucun jeu, aucun engrenage et aucune flexion
• Les porte-oculaires Diamond Steeltrack 2" soulèvent une charge utile de 6 kg (13 lb) vers le haut, sans glisser, sans précharge excessive des roulements (la précharge des roulements peut être encore augmentée si nécessaire)
• Le système de roulement utilise des roulements à rouleaux incassables de qualité instrument au lieu de roulements à billes plus simples - gère des charges plus élevées avec une plus grande rigidité et précision. Pas de tampons en téflon nulle part
• Mécanisme de mise au point fine en acier inoxydable 1:10, prêt pour la fixation du système d'entraînement de moteur à compensation de température Steeldrive en option
• L'ensemble de bloc d'entraînement amovible est réversible pour une mise au point fine à droite ou à gauche et pour fixer le bloc moteur Steeldrive sur Diamond-NT-Steeltracks pour télescopes newtoniens
• La conception mécanique la plus courte possible permet d'obtenir un équilibre optimal entre la hauteur de mise au point (backfocus) et les exigences de rigidité
• Bouton de verrouillage de décalage zéro pour arrêter précisément tout mouvement sans affecter le réglage de l'axe optique

Tube de tirage de mise au point

• Chaque roulement est réglable individuellement pour un alignement précis de l'axe mécanique par rapport à l'axe optique
• Courses de roulements à revêtement ultra-dur en dessous de zéro - fraisées avec précision et beaucoup plus dures que l'anodisation ou l'acier inoxydable
• Diamètre intérieur clair surdimensionné de 55 mm, pour éviter le vignettage, avec déflecteurs anti-reflets en forme de couteau

Système de serrage

• Pince à anneau en queue d'aronde S58 intégrée dans le tube de mise au point pour accepter les adaptateurs T-2 / M48 / M68 en option et d'autres adaptateurs à filetage direct S58 pour permettre la connexion directe des accessoires et des caméras sans pince de 2 "
• Pince oculaire 2" avec bague de serrage en bronze trempé (longueur de la pince : 12,5 mm / ½") incluse en standard
• Pince Baader Clicklock 2" disponible en option avec queue d'aronde S58 intégrée (longueur supplémentaire : 16 mm / 5/8")
• Deux filetages auxiliaires (M60x1 et M55x0,75) découpés dans le tube de mise au point RT & NT pour la fixation d'aplatisseurs de champ dédiés ou de réducteurs/correcteurs de focale
