ZWO Réfracteur FF70 APO avec Monture AM3N

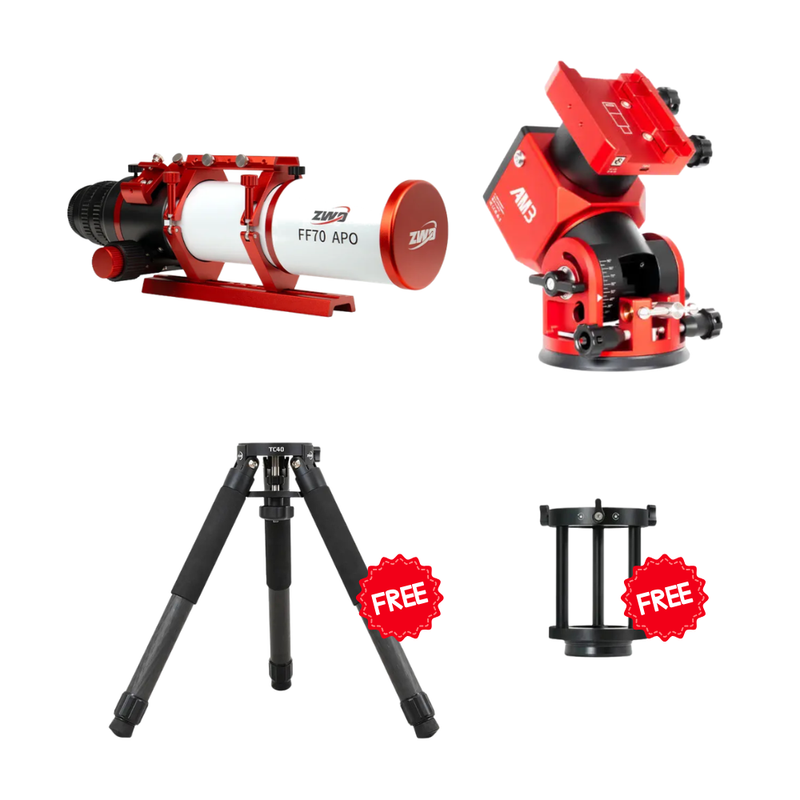

Recevez un TC40 et un PE160 GRATUITS

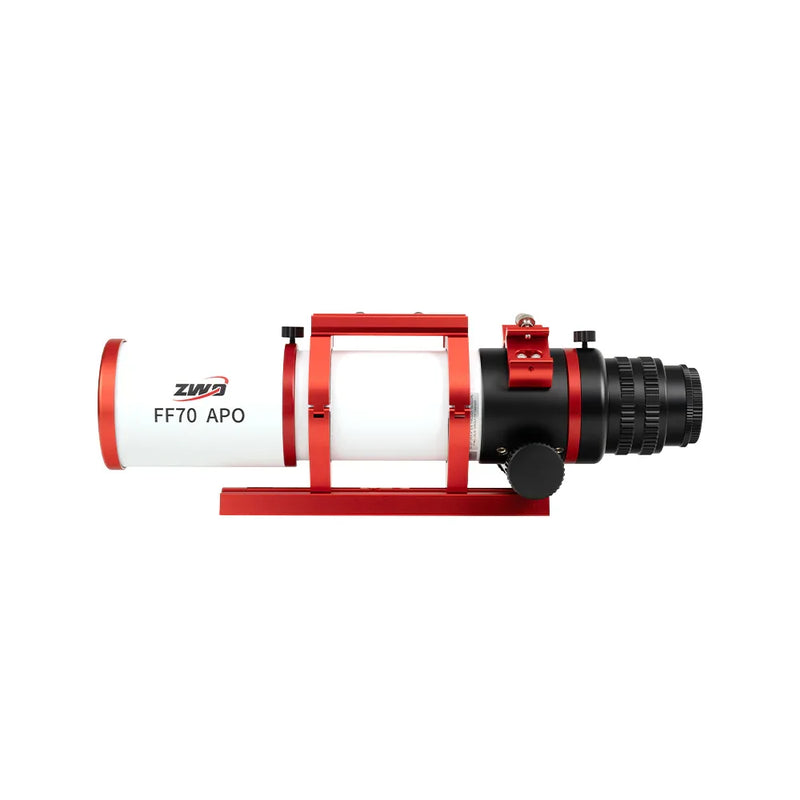

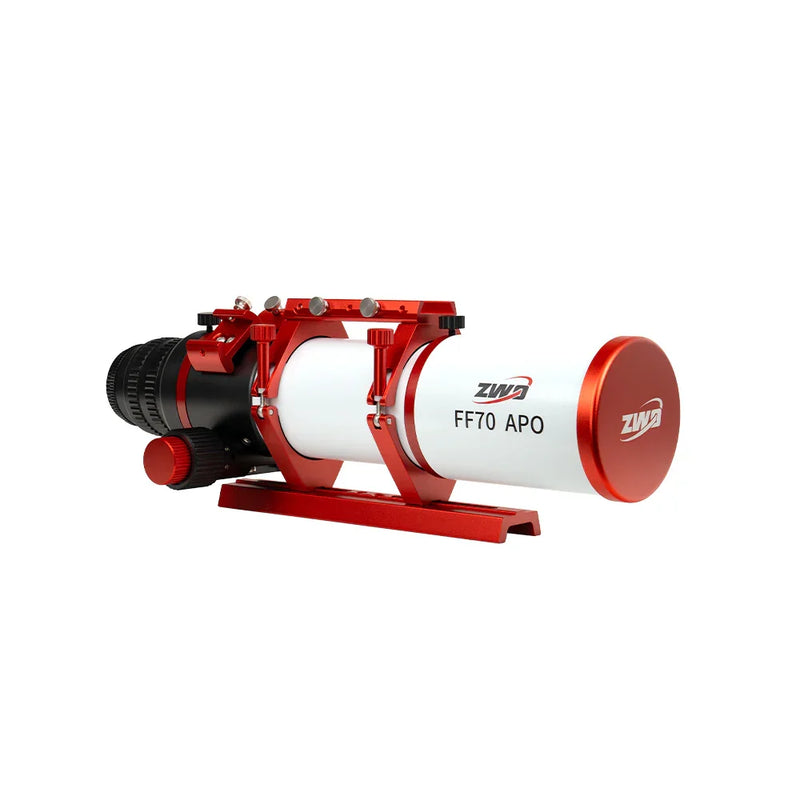

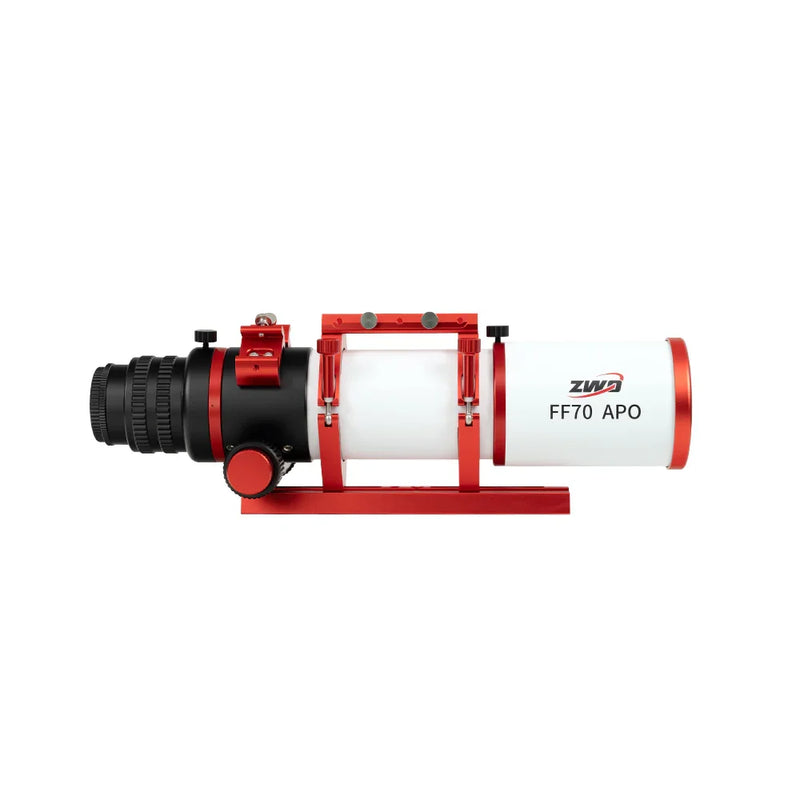

Réfracteur FF70 APO
Le réfracteur APO ZWO FF70 est un télescope réfracteur léger et compact conçu pour l'observation visuelle et l'astrophotographie.
*La mise au point peut être réalisée dans une plage de back focus de 32,5 à 82,5 mm, mesurée à partir de l'épaulement de l'interface M54–M48.
Caractéristiques principales du télescope
Connectivité flexible pour plusieurs configurations
Exclusivité
1. Léger et compact
Ce modèle dispose d'une ouverture de 70 mm et d'une longueur focale de 490 mm (f/7.0). Il offre un excellent équilibre entre portabilité et performances.
Le tube optique pèse seulement 2,5 kg. Le poids total du système est de 3 kg, incluant les anneaux de montage et la platine à queue d'aronde.
2. Conception optique à quatre éléments
L'unité présente une conception à quatre éléments espacés. Tous les éléments travaillent ensemble pour fournir un champ d'image plat sans aplatisseur de champ.
Un élément ED (dispersion extra-basse) réduit l'aberration chromatique. Cela se traduit par une correction des couleurs supérieure et une clarté d'image impressionnante.
3. Cercle d'image de 44 mm – Support plein format
Avec un cercle d'image de 44 mm, l'unité prend entièrement en charge les capteurs plein format et les configurations d'imagerie avancées.
Il offre des champs d'étoiles nets sur l'ensemble du cadre. Cela garantit des performances professionnelles d'un bord à l'autre pour répondre aux exigences de l'astrophotographie.
4. Conception native à champ plat
La conception optique native à champ plat élimine le besoin de miroirs de nivellement. Cela simplifie la configuration pour tout passionné d'astrophotographie.
Aucun calcul complexe de back focus n'est requis. Il suffit de fixer votre appareil photo et de commencer à capturer une fois la mise au point effectuée.
Conception pratique
5. Réglage de la mise au point grossière et fine
Équipé d'un porte-oculaire à crémaillère de 2,4 pouces, il offre un contrôle précis grâce à un mécanisme de mise au point grossière et fine 1:10.
Un rotateur intégré à 360° à l'arrière permet des ajustements fluides de l'angle de la caméra. Il se marie parfaitement avec un asiair pro pour le contrôle à distance.
6. Pare-buée rétractable
Le tube optique est équipé d'un pare-buée rétractable. Cela réduit la longueur de rangement et protège les optiques de l'humidité.
L'usinage CNC et les revêtements internes anti-reflet minimisent la lumière parasite. Cela garantit un contraste élevé lors des sessions en ciel profond.
7. Anneaux de montage à dégagement rapide
Les anneaux de montage sont entièrement détachables. Cela permet une installation ou un démontage rapide et facile de votre système de télescope.
8. Tube d'extension photographique
Un tube d'extension photographique est inclus. Il dispose d'un filetage de filtre de 2 pouces et d'adaptateurs arrière aux standards M48×0.75 et M54×0.75.
Cette polyvalence permet une intégration transparente avec une grande variété d'accessoires d'imagerie professionnels et d'appareils photo.
Performance
Disposition optique
Carte du champ stellaire
Schéma du produit

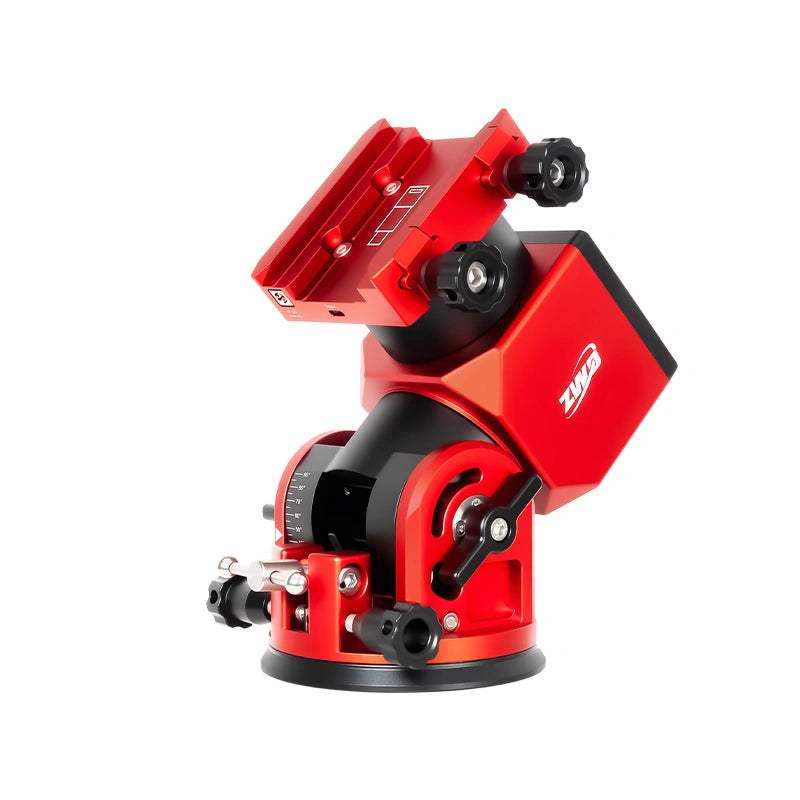

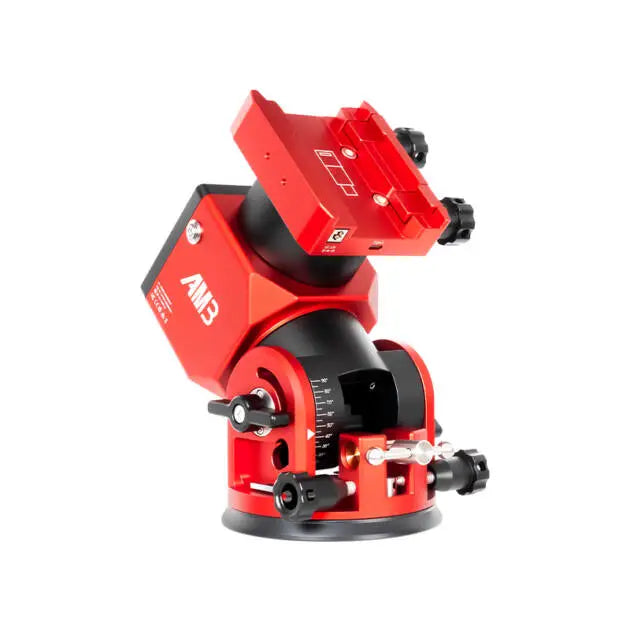

Monture AM3N
Attention : Câble d'alimentation non inclus : ZWO-DC12V5A-US
Pourquoi AM3N ?
AM3N vs AM3
Conçu pour la simplicité : deux câbles offrent une configuration propre et efficace qui vous permet d'obtenir des images plus rapidement que jamais.
Engrenages à ondes de déformation pour un contrôle de précision
L'astrophotographie exige à la fois stabilité et précision, et l'adoption d'un système d'engrenages à ondes de déformation conçu sur mesure répond directement à ces besoins. Le train d'engrenages est conçu pour minimiser l'erreur périodique, fournir un mouvement exceptionnellement fluide et offrir une capacité de couple élevée — des facteurs essentiels pour l'imagerie à longue exposition.
À l'intérieur de la monture, un réducteur d'engrenages à ondes de déformation fonctionne en concert avec un entraînement par courroie synchrone, offrant un contrôle précis et un rapport de réduction notable de 300:1. Chaque unité subit des tests individuels, et un rapport de courbe d'erreur périodique (PE) est fourni avec chaque monture, offrant aux utilisateurs des données de performance vérifiées pour une confiance sur le terrain.
Contrôle qualité ZWO
ZWO mesure chaque monture et l'équipe d'une courbe PE exclusive avant qu'elle ne quitte notre usine.
L'axe X représente l'angle d'entraînement, et l'axe Y montre l'erreur périodique, qui est constamment maintenue dans les ±15 secondes d'arc.

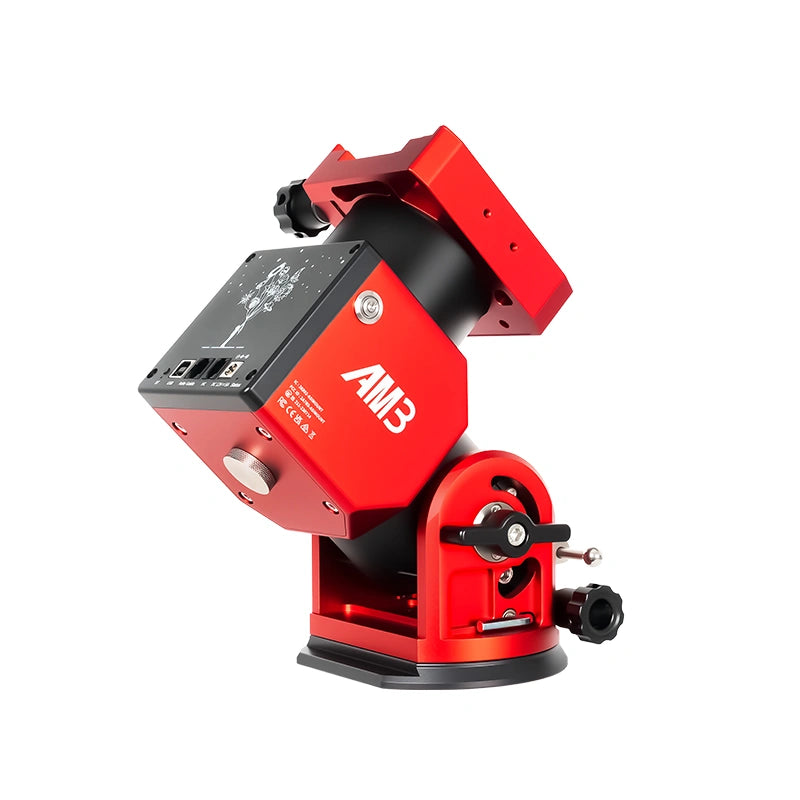

Ports d'alimentation intégrés Type-C et CC
L'AM3N améliorée ne pèse que 4,1 kg (9,04 lbs), avec un design nouvellement optimisé pour une portabilité et une gestion des câbles améliorées. La selle à queue d'aronde intègre désormais des ports Type-C et 12V DC pour minimiser l'encombrement, tandis qu'une clé hexagonale magnétique se fixe directement à la monture pour un rangement pratique.
Capacité de charge utile puissante : 8 –13 kg
La monture supporte jusqu'à 8 kg (17,6 lbs) sans contrepoids — le double de son propre poids — et jusqu'à 13 kg (28,7 lbs) avec contrepoids, soit plus du triple de son poids.
Cette capacité de charge utile permet d'accueillir facilement une large gamme de télescopes, offrant une base stable et fiable pour vos besoins d'observation et d'imagerie.
Il est recommandé d'utiliser un contrepoids de ≤5 kg. Lorsque vous utilisez un contrepoids de 5 kg, le bras de levier doit être installé dans la plage de 20 cm à 30 cm.
Pour les contrepoids d'autres masses, la position d'installation peut être calculée comme suit :
Supposons que la masse du contrepoids soit de m kg. La longueur de bras de levier admissible L est définie par :
10 N·m ≤ m × g × L ≤ 15 N·m
où g = 9.8 m/s², qui peut être approximé à 10 m/s².
Par exemple, si un contrepoids de 2 kg est utilisé, la plage admissible de L est de
10 N·m / (2 × 10 m/s²) = 0.5 m à
15 N·m / (2 × 10 m/s²) = 0.75 m.
Mode équatorial / Mode azimutal
Peut être commuté via l'application SkyAtlas ou le contrôleur manuel.
Indicateur lumineux d'état
Échelle d'altitude de 0° à 90° tous azimuts
L'AM3N présente une conception polyvalente de réglage d'altitude allant de 0° à 90°, permettant une utilisation sans restriction dans les régions à basse et haute latitude.
Engrenage 1 : Tournez le bouton de tension d'altitude pour un réglage entre 0 et 60.
Engrenage 2 : Desserrez la vis hexagonale M6, et permet un réglage entre 30 et 90.
Contrôle portable évolué Connectivité Wi-Fi et Bluetooth
L'AM3N prend en charge le contrôle Bluetooth, permettant un contrôle direct par smartphone — aucun contrôleur manuel n'est requis. La fonctionnalité Wi-Fi est disponible via le contrôleur manuel, qui contient l'émetteur WiFi. Idéal pour les voyages et l'utilisation sur le terrain, il vous suffit d'apporter votre téléphone et vous êtes prêt à observer ou à imager.
Contrôle sans fil via les applications mobiles
Contrôlez la monture directement depuis votre téléphone avec une application intuitive dotée d'un joystick à l'écran, de la fonction "Cible du soir", du GOTO, de l'aperçu en direct, et bien plus encore.
La monture est compatible avec ASCOM, INDI, ASIAIR et d'autres plateformes.
Intégration transparente d'ASIAIR
Découvrez l'astrophotographie sous son meilleur jour avec l'écosystème ZWO — où chaque composant fonctionne en parfaite harmonie.
Spécifications techniques
Réfracteur FF70 APO
Monture AM3N
| Article |
Spécification |
| Type de monture |
Monture à entraînement harmonique |
| Mode de monture |
Équatoriale / Azimutale |
| Entraînement |
Engrenage à ondes de déformation + Courroie synchrone (rapport de réduction de 300:1) |
| Erreur périodique |
≤ ±15″ |
| Durée de l'EP |
288 s |
| Capacité de charge utile |
8 kg (17,64 lbs) sans contrepoids13 kg (28,66 lbs) avec contrepoids |
| Poids de la monture |
4,1 kg (9,04 lbs) |
| Plage de réglage d'altitude |
0°–90° |
| Plage de réglage d'azimut |
±6° |
| Platine à queue d'aronde |
Losmandy & Vixen |
Dans la boîte
Réfracteur
- Télescope FF70 APO
- Tube d'extension pour la photographie
- Manuel d'utilisation
- Fiche d'inspection
- Carte de garantie
Monture
- Mallette de transport
- Monture AM3N
- Câble USB 2.0 de 2 m (Type-B vers Type-A)
- Câble USB 2.0 d'1 mètre (Type-C vers Type-A)
- Fiche de performance (rapport de test d'erreur périodique)
- Guide de démarrage rapide
- Raquette de commande
- Câble de raquette de commande de 2 m
- Clé Allen M6
Trépied
Pilier
Garantie
Garantie ZWO de 2 ans
