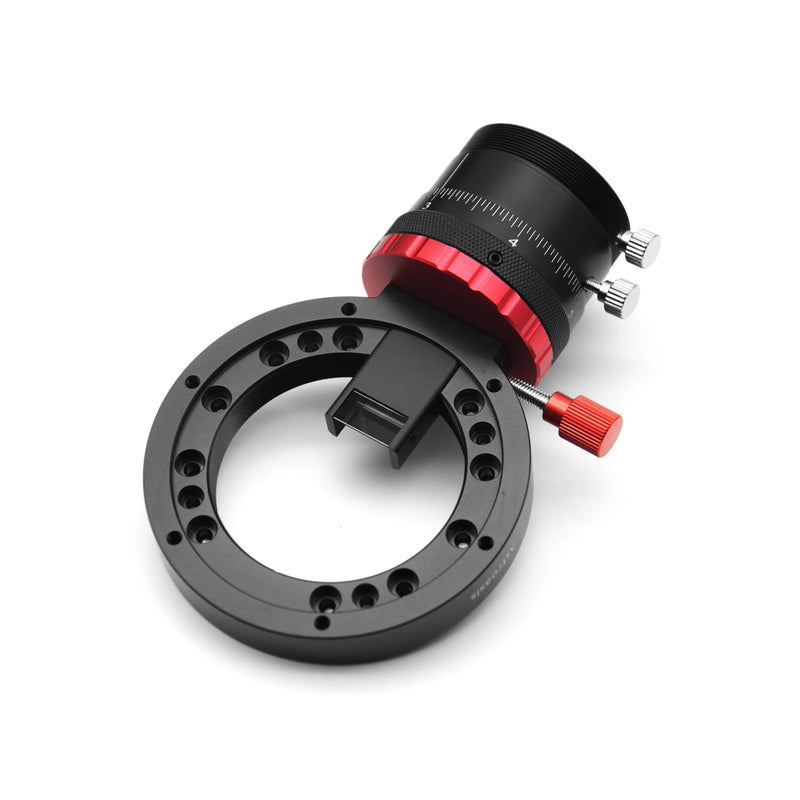

L' Oasis OAG est un système de guidage hors axe de précision conçu pour résoudre les problèmes de mise au point arrière et offrir des performances de guidage supérieures pour les configurations d'astrophotographie.
Cet accessoire vous permet de prélever une partie du trajet lumineux de votre système d'imagerie principal pour alimenter une caméra de guidage sans introduire de distance optique significative, ce qui le rend idéal pour une utilisation avec des roues à filtres et divers systèmes de télescopes.
Caractéristiques principales :
-
Épaisseur réglable : L'OAG offre des options de mise au point arrière configurables (16,5 mm, 17,0 mm ou 17,5 mm) grâce à un système d'adaptateurs modulaires pour s'adapter à différentes configurations d'instruments.
-
Positionnement précis du prisme : Un système de mise au point hélicoïdal permet un réglage fin de la position du prisme interne sans démonter le train optique – un avantage unique pour optimiser la mise au point du guidage.
-
Prisme de haute qualité : Le prisme intégré offre d’excellentes performances optiques, grâce à des revêtements qui améliorent la transmission de la lumière et réduisent les réflexions parasites.
-
Compatibilité étendue : les interfaces mécaniques sont compatibles avec les roues à filtres d’Astroasis et d’autres marques comme Player One, QHY, Touptek et ZWO.
-
Protection contre les fuites de lumière : Une conception ingénieuse comprend des adaptateurs filetés et des joints toriques d'étanchéité pour minimiser la contamination par la lumière parasite.
-

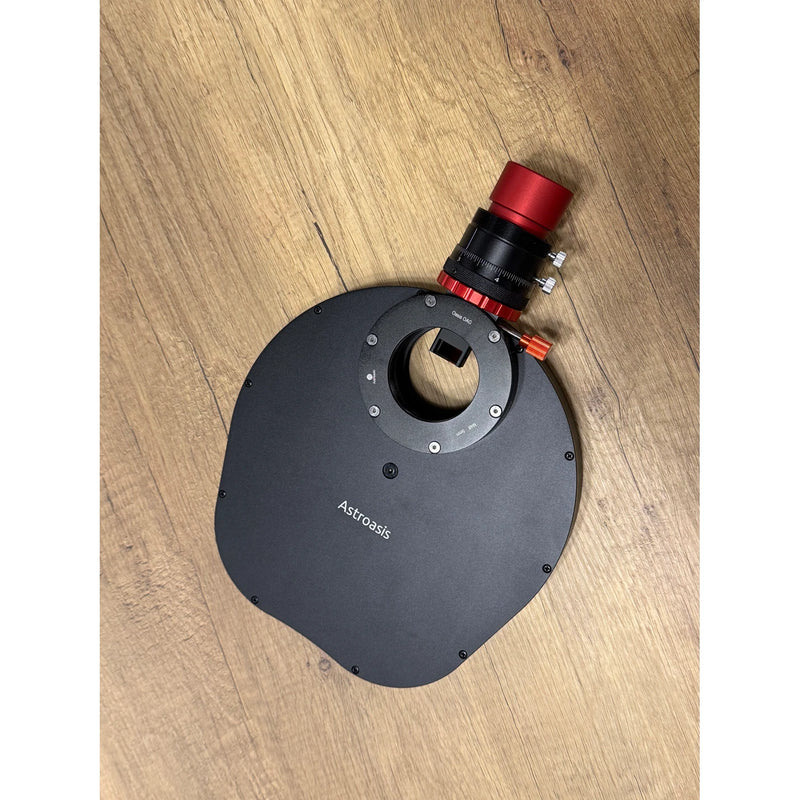

Intégration optimisée : Conçue pour fonctionner parfaitement avec les roues à filtres Astroasis 7×2″ pour un montage et un démontage faciles lors des séances d'imagerie.
-
Matériel flexible : les utilisateurs peuvent choisir parmi différents types de vis pour ajuster avec précision la façon dont l’OAG se connecte à leur équipement.
Spécifications techniques
| Spécification
|
Détails
|
| Épaisseur configurable
|
16,5 mm, 17,0 mm ou 17,5 mm (en utilisant les adaptateurs filetés inclus) |
| Épaisseur du corps principal
|
12 mm |
| Options de bague d'adaptation
|
4,5 mm, 5,0 mm, 5,5 mm (pour obtenir une épaisseur totale configurable) |
| Taille du prisme
|
8 mm × 14 mm |
| Revêtements optiques pour prismes
|
Traitement antireflet sur les surfaces optiques ; faces non optiques noircies |
| Course de réglage du prisme
|
6 mm au total (via un système de mise au point hélicoïdal) |
| Mise au point hélicoïdale de précision
|
0,05 mm par division mineure (20 divisions mineures par rotation complète) |
| Position minimale du prisme par rapport au centre de l'axe optique
|
9 mm (position de départ) |
| Interfaces de threads (côté télescope)
|
Vis M68×1, M54×0,75 ou M48×0,75 au choix (un jeu inclus ; autres en option) |
| Compatibilité des roues filtrantes
|
Astroasis, Player One, QHYCCD, Touptek, ZWO |
| Protection contre les fuites de lumière
|
Étanchéité par joint torique avec conception d'adaptateur encastrée |
| Interface de la caméra de guidage
|
Connexion standard de la caméra de guidage via un support de prisme et un système de mise au point hélicoïdal (filetage typique de la caméra de guidage M28,5×0,6) |
| Optimisé pour
|
Configurations de roues à filtres Astroasis 7×2″ |
![]()
![]()
![]()
![]()
Dans la boîte
1) Corps principal, comprenant le prisme et le système de mise au point hélicoïdal x1
2) Adaptateur M48x0,75 de 4,5 mm x1
3) Adaptateur M48x0,75 de 5,0 mm x1
4) Adaptateur 5,5 mm M48x0,75 x1
5) Joint torique pour l'étanchéité à la lumière x1
6) Vis
7) Clés hexagonales
Garantie
Garantie d'Astroasis
