Monture alt-azimuts Rowan Astronomy AZ100
Usinée CNC et finie anodisée noire, équipée de visserie en acier inoxydable.
Les spécifications comprennent une roue dentée en aluminium 7075 de 80,0 mm de diamètre et une vis sans fin en laiton dans un bloc de vis sans fin réglable.
Arbres d'axe en aluminium 7075 de 32 mm de diamètre supportés par des roulements à billes et coniques de haute qualité.
Comprend des embrayages à friction réglables sur les deux axes et des commandes de mouvement lent à 360 degrés permettant un pointage manuel simultané et un suivi au ralenti.
Câbles flexibles de mouvement lent de haute qualité inclus. Une paire de 340 mm et 440 mm de long. (Longueurs personnalisées disponibles)
Les deux commandes de mouvement lent restent alignées avec l'observateur en permanence.
La capacité de charge est de 15-20 kg de chaque côté selon la longueur du télescope.
Poids de la monture : 8kg
Poids de la monture avec 2 colliers DV : 9.8kg
La base de la monture dispose d'un trou taraudé M12 pour la fixation aux trépieds.
Options pour la monture de base.
Codeurs Renishaw 152 000 pas préinstallés.
Si vous utilisez votre Nexus DSC existant, veuillez vérifier que votre câble d'encodeur est compatible avec le brochage d'encodeur de l'AZ100.
Les câbles d'encodeur se déplacent avec la monture et ne s'enroulent pas ou ne s'emmêlent pas dans l'axe azimutal lorsque la monture est déplacée.
Nexus DSC Pro avec Wi-Fi.
Étagère DSC - compatible Nexus.
- Collier à section en queue d'aronde Losmandy 'D'. 200 m de long avec 2 pinces.
- Collier à section double Losmandy / Vixen. 200 m de long avec 2 pinces. Filetage central de 16 mm pour l'arbre de contrepoids.
- Contrepoids en acier inoxydable de 3,75 Kg, diamètre 125 mm. Trou de 25 mm.
- Arbre de contrepoids. Acier inoxydable de 25 mm de diamètre avec filetage M16 pour fixation directe à un collier Rowan.
- Arbre de contrepoids et bride de fixation. Sélectionnez cette option si vous n'utilisez pas de collier Rowan.
Spécifications techniques
| Catégorie |
Spécification |
| Construction |
Usiné CNC, finition anodisée noire |
| Matériel |
Visserie en acier inoxydable partout |
| Roue dentée |
80,0 mm de diamètre, aluminium 7075 |
| Vis sans fin |
Vis sans fin en laiton dans un bloc de vis sans fin réglable |
| Arbres d'axe |
32 mm de diamètre, aluminium 7075 |
| Roulements |
Roulements à billes et roulements coniques de haute qualité |
| Embrayages |
Embrayages à friction réglables sur les deux axes |
| Commandes de mouvement lent |
Commandes de mouvement lent à 360° avec pointage manuel et suivi au ralenti simultanés |
| Câbles de mouvement lent |
Câbles flexibles inclus : longueurs de 340 mm et 440 mm (longueurs personnalisées disponibles) |
| Ergonomie de contrôle |
Les commandes de mouvement lent restent alignées avec l'observateur en permanence |
| Capacité de charge |
15–20 kg par côté (selon la longueur du télescope) |
| Poids de la monture |
8,0 kg |
| Poids de la monture (avec 2× colliers DV) |
9,8 kg |
| Base de la monture |
Trou de montage taraudé M12 pour la fixation au trépied |
| Codeurs |
Codeurs Renishaw 152 000 pas préinstallés |
| Compatibilité des codeurs |
Les utilisateurs de Nexus DSC existants doivent vérifier la compatibilité du câble d'encodeur avec le brochage de l'AZ100 |
| Gestion des câbles |
Les câbles d'encodeur se déplacent avec la monture ; pas d'enroulement ou d'emmêlement des câbles dans l'axe azimutal |
| Compatibilité DSC |
Compatible avec Nexus DSC Pro (WiFi) |
| Étagère DSC |
Étagère optionnelle pour Nexus DSC |
| Option de collier 1 |
Collier Losmandy "D", 200 mm de long, deux pinces |
| Option de collier 2 |
Collier double Losmandy/Vixen, 200 mm de long, deux pinces, filetage central de 16 mm pour l'arbre de contrepoids |
| Contrepoids |
Acier inoxydable de 3,75 kg, diamètre 125 mm, alésage de 25 mm |
| Arbre de contrepoids |
Arbre en acier inoxydable de 25 mm de diamètre avec filetage M16 pour fixation directe au collier Rowan |
| Arbre de contrepoids avec bride de montage |
Disponible pour les configurations n'utilisant pas de collier Rowan |
| Options de montage de base |
Plusieurs options de montage de base disponibles |
Dans la boîte
Combo sélectionné de la monture alt-azimuts AZ100

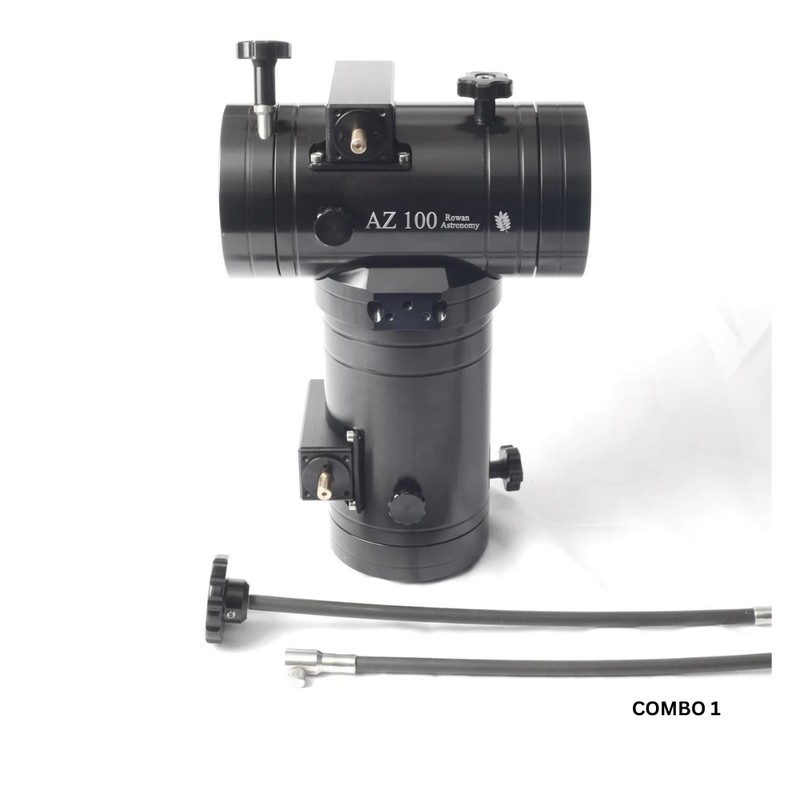

Combo 1
- Monture alt-azimuts AZ100.
- Arbres de mouvement lent flexibles.

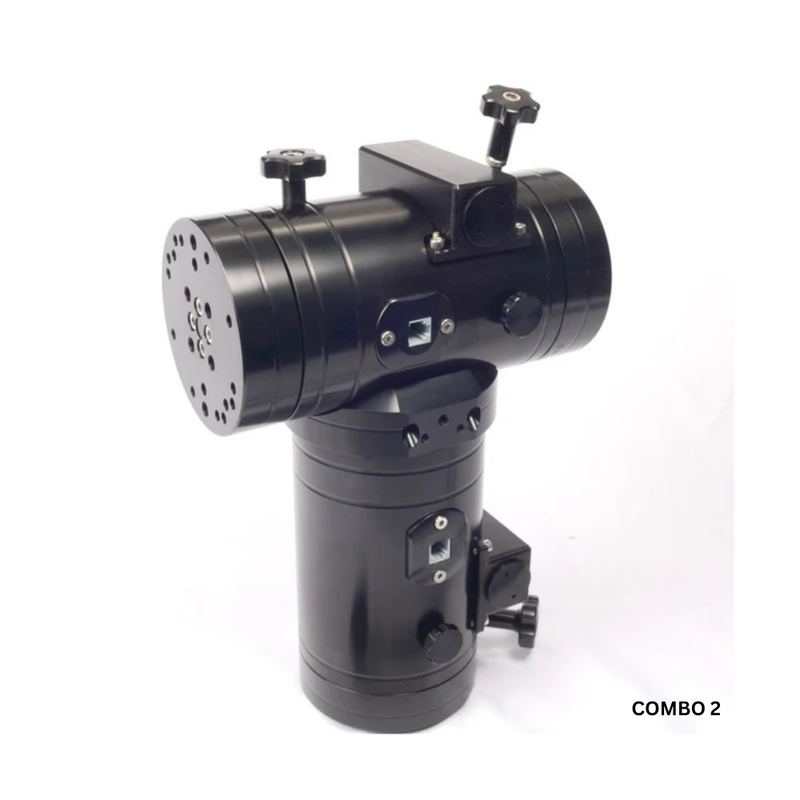

Combo 2
- Monture alt-azimuts AZ100.
- Codeurs Renishaw 152 000 pas préinstallés.
- Arbres de mouvement lent flexibles
Si vous utilisez votre Nexus DSC existant, veuillez vérifier que votre câble d'encodeur est compatible avec le brochage d'encodeur de l'AZ100.

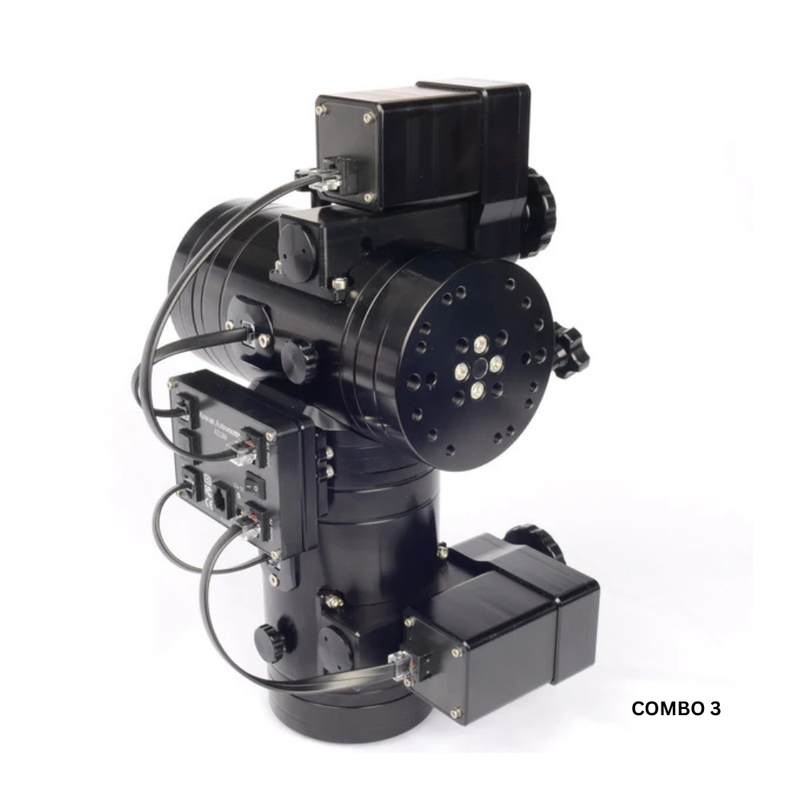

Combo 3
- Monture alt-azimuts AZ100
- Système de motorisation Goto.
-
Arbres de mouvement lent flexibles

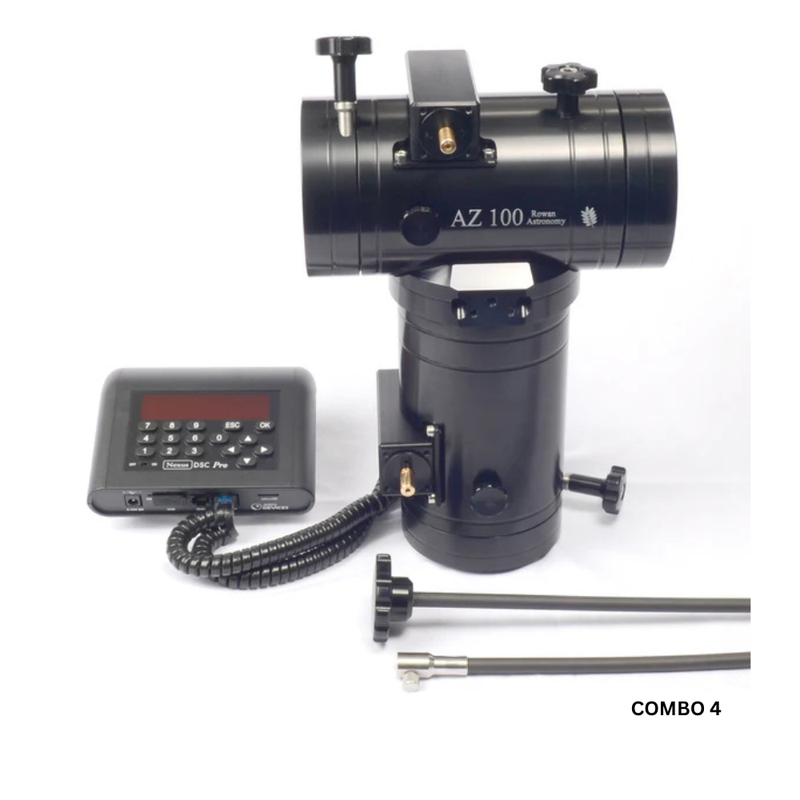

Combo 4
- Monture alt-azimuts AZ100.
- Codeurs Renishaw installés.
- Nexus DSC Pro avec Wi-Fi.
- Arbres de mouvement lent flexibles.

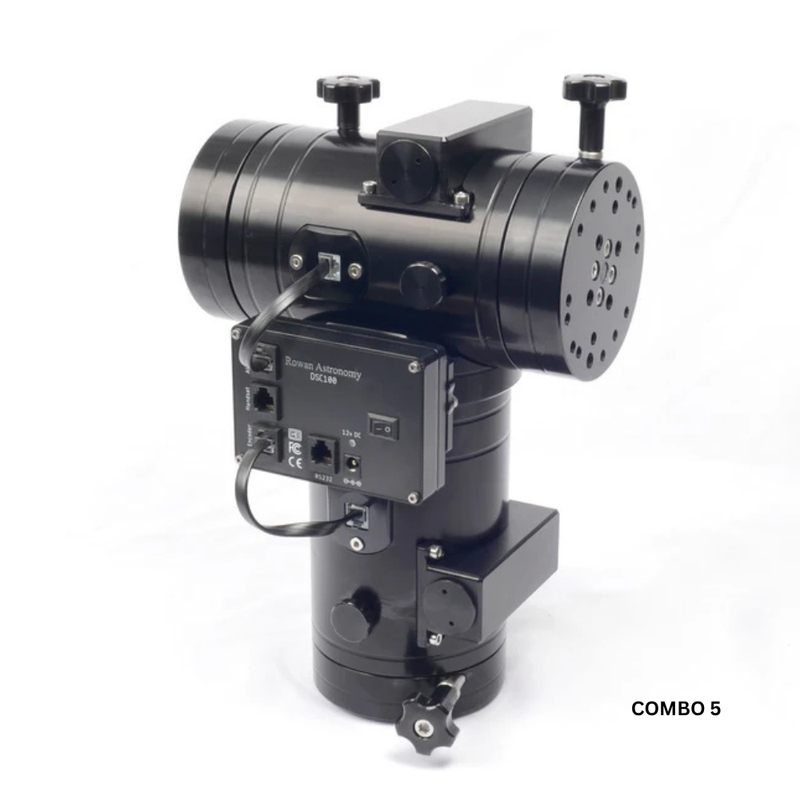

Combo 5
- Monture alt-azimuts AZ100.
- Codeurs Renishaw installés.
- DSC100
-
Arbres de mouvement lent flexibles.

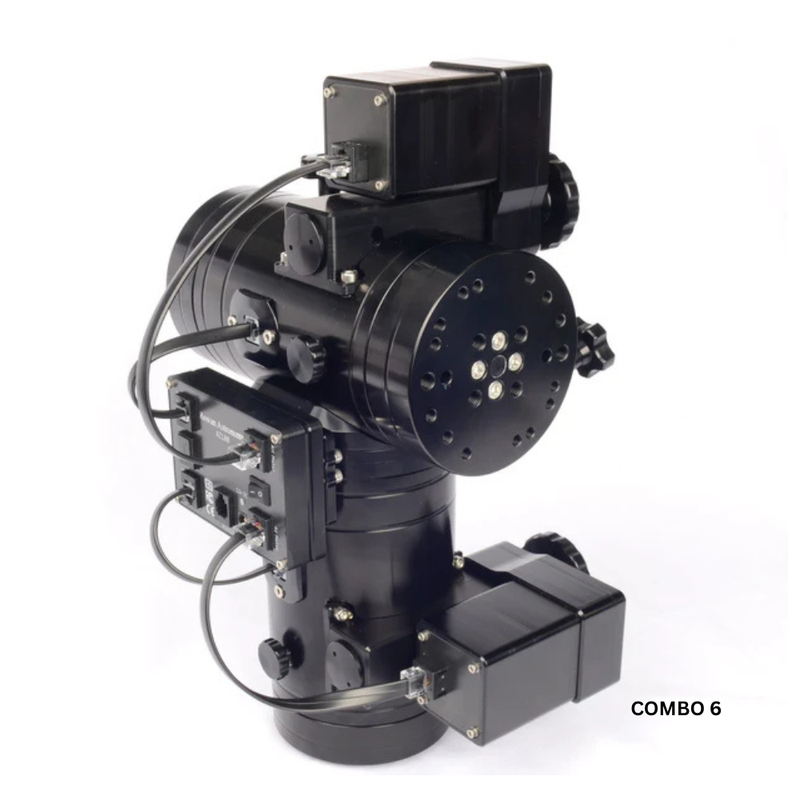

Combo 6
- Monture alt-azimuts AZ100.
- Codeurs Renishaw installés.
- DSC100
- Arbres de mouvement lent flexibles.
Manuel et garantie
Garantie Rowan de 1 an
