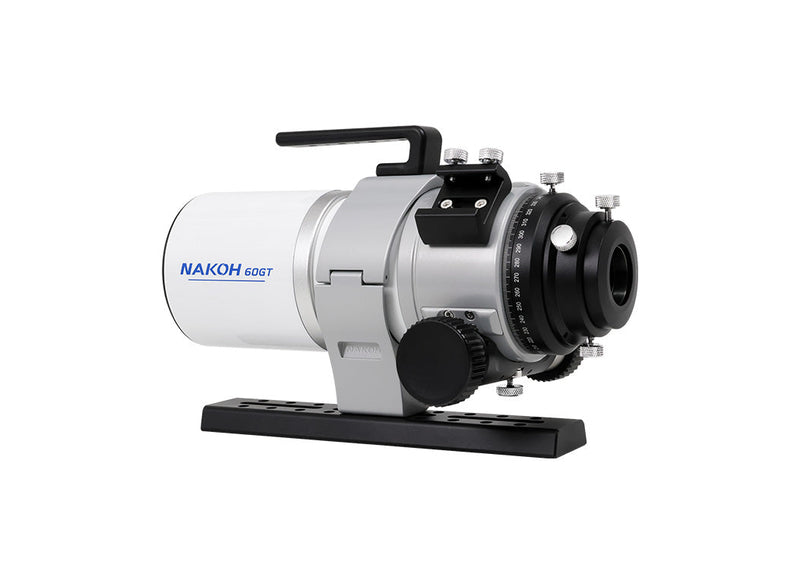

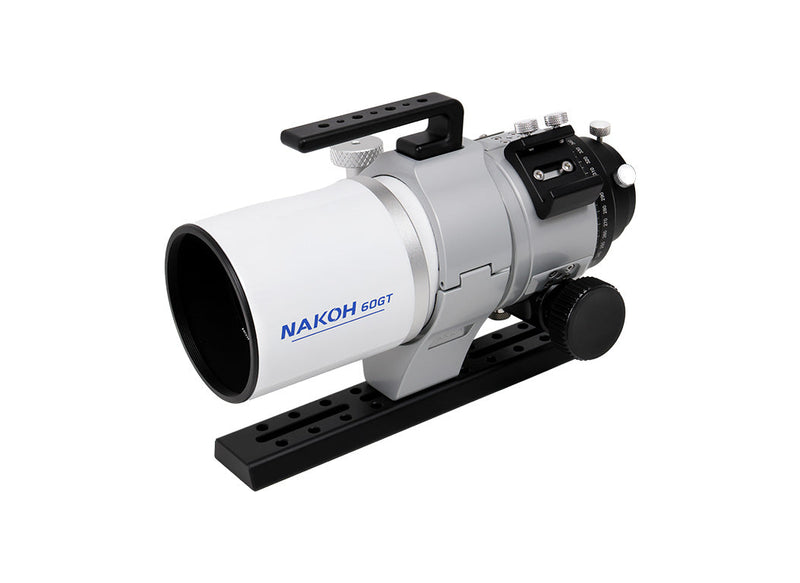

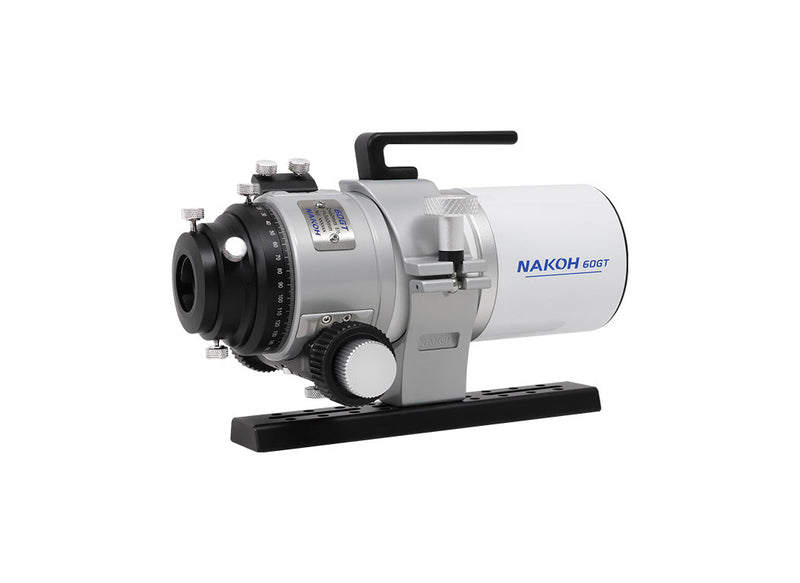

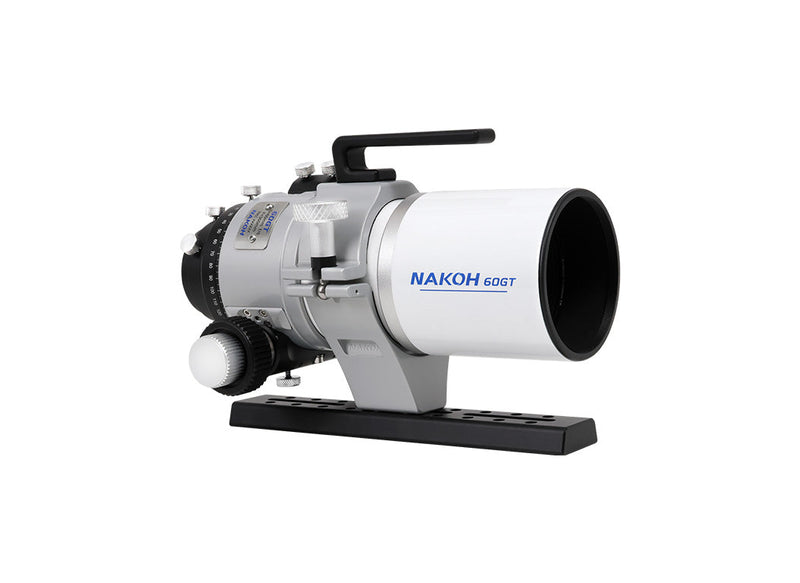

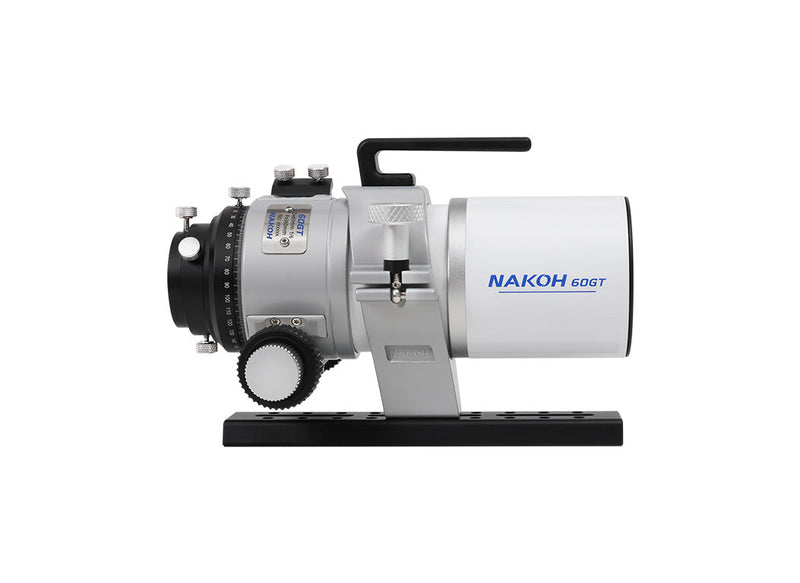

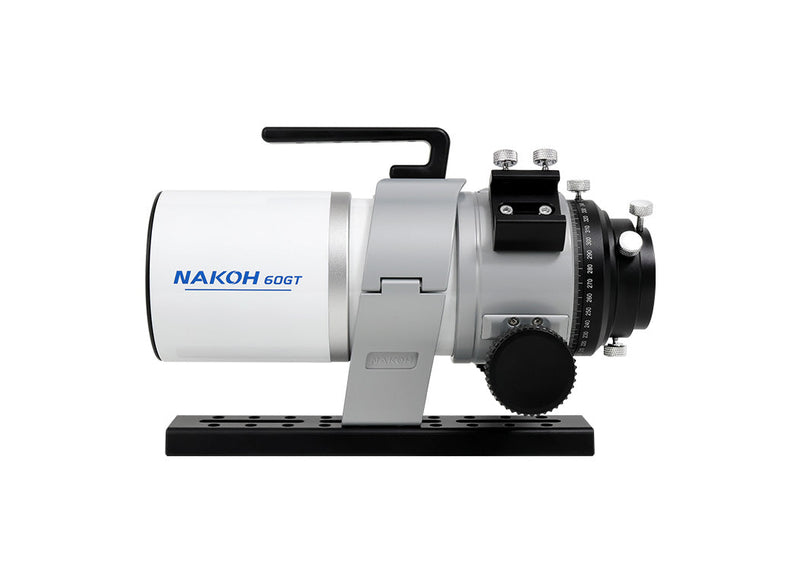

NAKOH Astrographe APO Triplet 60GT (60GT)

NAKOH Astrographe APO Triplet 60GT

Un astrographe compact caractérisé par une haute qualité et un design raffiné.
Sa conception à triple lentille utilise de manière experte un verre SD fabriqué au Japon et un verre ED pour minimiser les aberrations chromatiques, offrant des résultats constamment nets et en haute définition. Profitez de vues stellaires plates, claires et époustouflantes qui sont maintenues du centre de l'image jusqu'au bord du plein format de 44 mm.

Les performances optiques du NAKOH 60GT ont été rigoureusement testées à l'aide de l'interféromètre ZYGO internationalement reconnu, avec des données quantitatives démontrant une excellence de premier ordre.
Le rapport de test révèle un rapport de Strehl aussi élevé que 0,976, une valeur RMS aussi basse que 0,026λ (dépassant λ/38), et une valeur PV de 0,168λ. Ces chiffres dépassent non seulement de loin la norme exigeante de "limite de diffraction" (rapport de Strehl > 0,8), mais indiquent également que sa qualité d'imagerie est pratiquement sans contrainte par la précision du miroir, permettant aux détails célestes d'être concentrés dans une mise au point exceptionnellement nette.

Caractéristiques mécaniques

Porte-oculaire à crémaillère métallique à double vitesse avec une interface de 2,5 pouces, une course de mise au point de 32 mm et des échelles gravées de haute précision.

Compatible avec la plupart des motorisations de mise au point électroniques disponibles dans le commerce. Le côté du porte-oculaire comprend une base de chercheur (trou fileté M4) pour des accessoires astronomiques supplémentaires.

Le bouton de réglage fin comprend un capuchon de protection pour éviter les dommages.

Équipé d'un rotateur de haute précision à 360° avec des échelles gravées, une vis de blocage moletée permet une fixation sécurisée de l'angle de rotation.

Queue d'aronde de type Vixen de 230 mm de long, équipée de trous filetés standard.

Colliers de tube entièrement métalliques avec un design incliné pour une fixation supérieure. Des vis de blocage à molette agrandies permettent une utilisation facile.

Poignée amovible entièrement métallique avec un design épuré pour une prise en main confortable.

Caractéristiques de conception

* Le NAKOH 60GT est un astrographe APO triplet, utilisant un verre SD et un verre ED.

Diagramme du chemin optique

Il exploite pleinement les caractéristiques de dispersion anomale des verres SD et ED pour réduire significativement les différences d'indice de réfraction sur diverses longueurs d'onde. Cela supprime efficacement l'aberration chromatique (en particulier les franges violettes et vertes) et améliore la netteté de l'image.

* La qualité d'imagerie du système optique peut être évaluée en analysant la distribution des points stellaires dans l'image.

Diagramme de spot 60GT+1.0× Flattener

Diagramme de spot 60GT + 0.65× Reducer

L'axe horizontal représente la distance du point d'étoile par rapport au centre de l'image, tandis que l'axe vertical représente le rayon RMS du point d'étoile.

Le NAKOH 60GT atteint un rayon RMS de l'étoile centrale d'environ 2 micromètres, et moins de 2,5 micromètres au bord du cercle d'image de 44 mm.

Les étoiles sont nettes et rondes, démontrant d'excellentes performances sur l'ensemble du champ.

Courbe d'aberration chromatique longitudinale 60GT

Le graphique d'aberration chromatique longitudinale utilise la longueur d'onde (nm) comme axe horizontal et le décalage focal (μm) comme axe vertical pour afficher les différences de positions de mise au point des différentes longueurs d'onde le long de l'axe optique. Le NAKOH 60GT présente un faible décalage, une courbe douce sur toute la gamme de longueurs d'onde, et des courbes bien alignées aux longueurs d'onde clés, reflétant son excellent contrôle de l'aberration chromatique.

L'éclairage relatif utilise le rayon du champ comme axe horizontal et le pourcentage de luminosité relative comme axe vertical pour illustrer l'atténuation de la lumière du centre vers le bord du champ de vision. Même aux bords extrêmes du plein format, le 60GT maintient une luminosité élevée, une courbe en pente douce et une cohérence sur plusieurs longueurs d'onde, minimisant efficacement le vignettage.

Test de Ronchi

Au point

Hors point

Le test de Ronchi évalue quantitativement la précision de la surface et la collimation de l'axe optique de l'objectif en analysant les motifs d'ombre. Le 60GT démontre des performances exceptionnelles : que ce soit au point ou hors du point, les variations d'ombre sont uniformes et lisses, formant des lignes droites et symétriques.

Ceci est conforme aux critères d'un excellent système optique, indiquant que le 60GT possède des surfaces paraboliques précises et un alignement optique optimal.

Échantillons

Échantillon 1 : NGC6960

〈Objets〉IC：NGC6960 photographié par : Zhang Yuhang
équipements : NAKOH 60GT + correcteur spécifique 1.0× Appareil photo : ZWO ASI6200MM

Échantillon 2 : M45

〈Objets〉IC：M45 photographié par : Qiang
équipements : NAKOH 60GT + réducteur spécifique 0.65× Appareil photo : ZWO ASI2600MC

Spécifications techniques

Diagramme des dimensions du produit et diagramme de connexion

【Diagramme des dimensions du produit】

【Diagramme de connexion】

 * Mode d'observation

 * Mode d'imagerie

Dans la boîte

• Tube optique (OTA)
• Poignée
• Collier de tube
• Queue d'aronde Vixen
• Adaptateur d'oculaire 1,25 pouce / Adaptateur d'oculaire 2 pouces
• Manuel d'utilisation / Carte de garantie
