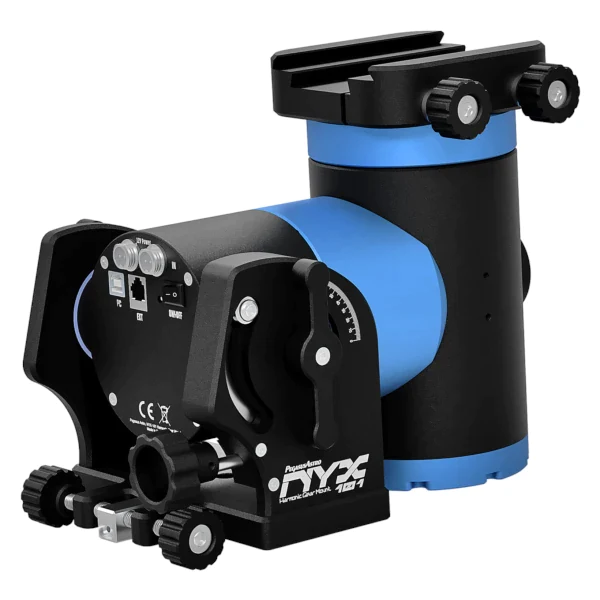

Monture Harmonique d'Engrenage Pegasus NYX-101
Nyx, l'ancienne déesse grecque de la nuit, nous a éclairé pour concevoir et produire un support haute performance et à charge utile élevée qui peut facilement transporter un équipement d'imagerie jusqu'à 20 kg sans avoir besoin de contrepoids ou d'arbre.
L'entraînement par ondes de contrainte sur les mouvements RA et DEC garantit un fonctionnement sans jeu avec un couple élevé à des charges utiles élevées. Un corps en alliage d'aluminium 6061 entièrement usiné CNC, anodisé noir et bleu, et une sélection de pièces de marque (moteurs pas à pas, engrenages à ondes de contrainte) à l'intérieur du support garantissent que le Nyx-101 fonctionnera parfaitement pendant de nombreuses années. Le support comprend un frein électronique sur l'axe RA pour empêcher tout retour en arrière lorsque l'alimentation est coupée ainsi que des butées de sécurité pendant le pivotement ou le suivi.
Engrenages à ondes de déformation de haute précision
Les engrenages harmoniques sur les deux axes garantissent une charge utile élevée et un fonctionnement fluide et sans jeu . Une combinaison hybride d'un système de courroie de moteur pas à pas et d'une électronique sophistiquée peut entraîner l'axe RA jusqu'à 0,10 acsec de résolution. La réduction sur l’axe RA est de 500 :1 et de 300 :1 sur l’axe DEC.
Prise en charge de charges d'imagerie élevées
Les contrepoids ne sont pas nécessaires pour les poids allant jusqu'à 20 kg. Des contrepoids peuvent être installés pour des charges photographiques plus élevées – compatibilité avec l’arbre M12.
Conception légère
Conception légère, par rapport à la charge utile que le support peut soulever.
L'alliage d'aluminium AL6061 usiné CNC utilisé pour les avions fait de ce support un excellent choix pour votre configuration.
Poids de montage 6,4 Kg
D'un petit réfracteur à un télescope SCT de 11 pouces entièrement chargé, le NYX-101 peut facilement gérer la charge utile
Mode équatorial ou altazimutal
La monture peut être utilisée comme monture équatoriale allemande ou comme ALT/AZ, plus adaptée aux observations visuelles. Le mode peut être commuté depuis notre PC ou notre application mobile.
Contrôle sans fil et USB intégré
Le NYX-101 prend en charge la connectivité sans fil et USB 2 dès la sortie de la boîte.
Les deux technologies peuvent fonctionner simultanément.
Mount est compatible avec le protocole LX200 et Sky Safari pour l'interaction mobile
Frein de mise hors tension
Un frein de mise hors tension de sécurité est installé sur l'axe RA et fournit un arrêt sûr instantané
lors d’une interruption de courant planifiée ou non.
Accessoires en option - Trépied Pegasus en fibre de carbone
Il s'agit du trépied Pegasus en fibre de carbone pour support Harmonic Drive NYX-101 (PEG-TRPD101).
Les pieds du trépied sont rigides et légers, en fibre de carbone. Nous vous suggérons fortement d'utiliser ce trépied avec un équipement d'imagerie pesant jusqu'à 15 kg.
- Longueur rétractée : 65 cm
- Longueur maximale : 120 cm
- Poids : 2000 gr
- Capacité de charge maximale : 50 kg
- Angle des jambes : 35° fixe
Extension demi-pierre 180 mm
Une extension de jetée (+18 cm / 7” est disponible). La jetée peut être facilement construite en achetant les trois (3) pièces suivantes :
- EQ6 / Adaptateur universel
( PEG-ADAPT101-EQ6 )
- Entretoises en aluminium – 3 pièces
( PEG-ADAPT101-STDOFF )
- Adaptateur pour trépied en carbone
(livré avec notre trépied en carbone)
PEG-TRPD101 ).
Note 1 : Si vous ne possédez pas de trépied en carbone alors l'adaptateur de trépied EQ6 / Universel peut être doublé pour assembler l'extension demi-pierre.
Note 2 : Trois (3) entretoises supplémentaires peuvent être achetées pour augmenter la stabilité du pilier
(Half Pier accepte jusqu'à 6 impasses).
Adaptateurs
Adaptateur de trépied en carbone NYX-101
(Inclus dans le trépied en carbone)
NYX-101 EQ6 / Adaptateur universel
PEG-ADAPT101-EQ6
Demi-pôle avec 3 ou 6 entretoises.
(Passez la souris pour voir)
Scénarios d'assemblage / d'utilisation
Remarque : Vous avez également la possibilité de jeter l'extension de jetée et de placer le NYX-101 directement sur un trépied/une jetée en utilisant uniquement l'adaptateur universel/EQ6 (PEG-ADAPT101-EQ6).
Ce scénario est le plus approprié lorsque vous disposez d'une petite configuration de réfracteur qui ne nécessite pas d'extension de jetée.
NYX-101 avec extension de pilier sur un trépied en aluminium (compatible EQ6)
Il s'agit d'un exemple classique d'utilisation de votre trépied EQ6 en aluminium avec notre extension Half Pier ainsi que 2 adaptateurs PEG-ADAPT101-EQ6.
La vraie affaire!
Nous avons chargé un réfracteur (A Takahashi FSQ85-ED @ 450 mm) sur la monture à engrenages harmoniques NYX-101 et une caméra CMOS QHY268C ainsi que d'autres équipements astrophotographiques. La charge utile était de 8 kg / 17,6 lb. Le guidage a été réalisé via un guide hors axe et une caméra de la série QHY-5III.
De plus, nous avons essayé le scénario extrême et chargé notre Celestron EdgeHD 11" d'équipement d'imagerie. (Prodigy Micro focuser, QHY268M, QHY-OAG, QHY 5III Caméra de guidage Pegasus Indiigo 7 pos Filter Wheel) dans notre jardin. La charge utile totale est de 18 kg et la focale reste par défaut à 2800 mm .
La vraie affaire, ce sont les deux images ci-dessous issues de nos tests réels pendant de longues nuits sans nuages.
- Une image de NINA avec des résultats non guidés d'une exposition de 120 secondes à 2800 mm
- Graphiques de guidage PHD2 du guide OAG. L'intervalle d'exposition de guidage est toutes les 2 secondes.
La vraie affaire, ce sont les deux images ci-dessous issues de nos tests réels pendant de longues nuits sans nuages.
- Une image de NINA avec des résultats non guidés d' une exposition de 120 secondes à 2800 mm
- Graphiques de guidage PHD2 du guide OAG. L'intervalle d'exposition de guidage est toutes les 2 secondes.
Spécifications techniques
| Matériel |
Alliage d'aluminium 6061 usiné CNC |
| Mode de montage |
Équatorial ou Altazimut |
| Monter le lecteur |
Réduction résultante de l'engrenage et de la courroie à ondes de contrainte (harmoniques) 500:1 (RA) et 300:1 (DEC) |
| Capacité de chargement |
20 Kg sans contrepoids |
| 30 Kg avec contrepoids |
| Poids |
6,5 kg |
| Frein de sécurité/mise hors tension |
Sur l'axe RA |
| Queue d'aronde |
Vixen et Losmandy 3 pouces |
| Résolution du moteur RA |
0,10" |
| Vitesse maximale |
5,5 degrés/sec |
| Tension d'alimentation |
12 V CC non régulé |
| 0,7 A pendant le suivi, 2 A pendant le pivotement |
| Port de guidage |
ST4 |
| Arbre de contrepoids |
Arbre M12 |
| Communication |
Sans fil 802.11g et USB2 |
| Température de fonctionnement |
-20° à + 50°C |
| garantie |
Limité à 2 ans |
| Fabriqué en (conçu, assemblé et testé) |
Grèce |
Adaptateur Pier (EQ6) Mécanique
Dans la boite
- Support à engrenages harmoniques NYX-101
- Alimentation 12V / 5A avec prise GX12
- Sac de transport souple
- Câble USB2 Type B (coudé à 90°)
- Arbre A/Z (pour adaptateurs)
Manuel et garantie
Garantie Pegasus de 2 ans
