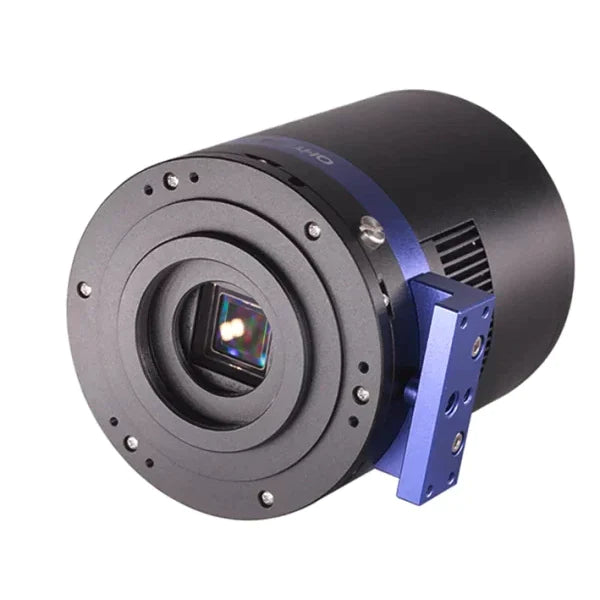

Caméra CMOS refroidie QHY533C & M
BSI
L'un des avantages de la structure CMOS rétro-éclairée est l'amélioration de la capacité complète du puits. Ceci est particulièrement utile pour les capteurs à petits pixels. Dans un capteur typique éclairé par l'avant, les photons de la cible entrant dans la couche photosensible du capteur doivent d'abord traverser le câblage métallique qui est intégré juste au-dessus de la couche photosensible. La structure de câblage reflète une partie des photons et réduit l'efficacité du capteur. Dans le capteur rétro-éclairé, la lumière peut pénétrer dans la surface photosensible par l'envers. Dans ce cas, la structure de câblage embarquée du capteur se trouve sous la couche photosensible. En conséquence, davantage de photons entrants frappent la couche photosensible et davantage d'électrons sont générés et capturés dans le puits de pixel. Ce rapport de production de photons sur électrons est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur est efficace pour convertir les photons en électrons et donc plus le capteur est sensible à la capture d'une image de quelque chose de sombre.
Zéro Amplifier Glow
Il s'agit également d'une caméra à lueur d'amplificateur zéro.
VRAIES données brutes
Dans l'implémentation DSLR, il y a une sortie d'image RAW, mais généralement ce n'est pas complètement RAW. Certaines preuves de réduction du bruit et de suppression des pixels chauds sont encore visibles lors d'une inspection minutieuse. Cela peut avoir un effet négatif sur l'image pour l'astronomie comme l'effet « mangeur d'étoiles ». Cependant, les caméras QHY offrent une VRAIE SORTIE D'IMAGE RAW et produisent une image composée uniquement du signal d'origine, conservant ainsi une flexibilité maximale pour les programmes de traitement d'images astronomiques post-acquisition et d'autres applications d'imagerie scientifique.
Technologie anti-rosée
Basée sur près de 20 ans d'expérience dans la conception de caméras refroidies, la caméra refroidie QHY a mis en œuvre les solutions de contrôle entièrement de la rosée. La fenêtre optique a un réchauffeur de rosée intégré et la chambre est protégée de la condensation d'humidité interne. Une plaque chauffante électrique pour la fenêtre de la chambre peut empêcher la formation de rosée et le capteur lui-même est maintenu au sec grâce à notre conception de douille de tube en gel de silicone pour le contrôle de l'humidité dans la chambre du capteur.
Refroidissement
En plus du refroidissement TE à deux étages, QHYCCD implémente une technologie propriétaire dans le matériel pour contrôler le bruit du courant d'obscurité.
L'utilisation externe QHY533M de l'interface filetée peut être directement connectée à la petite roue de filtre. Cette fois, nous allons lancer une version standard spéciale de petite roue à filtres avec le 533M, qui peut être assemblée directement par l'utilisateur à l'extérieur sans retirer le disque. Lorsque la combinaison QHY533M + roue à filtre est connectée à un objectif DSLR, seule une bague d'adaptation d'objectif DSLR supplémentaire (vendue séparément) est nécessaire pour effectuer la mise au point.
QHY533M/C est livré avec un adaptateur supplémentaire pour l'interface de trépied. Cela facilite la prise de vue avec un objectif DSLR.
Le kit d'adaptateur E1 peut être directement connecté à l'interface MPCC 55 mm BFL M48 ou à l'objectif Nikon / Canon DSLR (nécessité d'acheter un autre adaptateur d'objectif DSLR).
E1 est conçu pour QHY533C, 294C, 163C, 183C, 174C. Bien sûr, si vous utilisez 163M/294M/183M/174M alors qu'une roue à filtres ou OAG n'est pas nécessaire, vous pouvez également utiliser E1.
Spécifications techniques
Modèle |
QHY533M |
QHY533C |
Capteur COMS |
SONY IMX533M |
SONY IMX533C |
Monochrome/Couleur |
Mono |
Couleur |
FSI/BSI |
BSI |
Taille des pixels |
3.76um x 3.76um |
Zone de pixels efficace |
3080*3280 (comprend la zone optiquement noire et la zone de surbalayage) |
Pixels efficaces |
9MP |
Taille du capteur |
1 pouce |
Profondeur d'échantillonnage A/N
|
A/N 14 bits natif |
Pleine capacité de puits (1×1, 2×2, 3×3) |
58ke- |
Fréquence d'images complète |
Port USB3.0 : Pleine résolution 27FPS @8BIT 18FPS @16BIT |
Bruit de lecture |
1.3 à 3.4e- |
Courant sombre |
-20C,0.0005e-/pixel/sec |
Plage de temps d'exposition |
30us-3600sec |
Gain d'unité |
68 |
Contrôle de l'ampli |
Zéro Amplificateur Glow |
|
|
Type d'obturateur |
Obturateur électronique |
Interface informatique |
USB3.0 |
Tampon d'image intégré |
1 Go de mémoire DDR3 |
Système de refroidissement |
Refroidisseur TEC à deux étages
Moins de 1S inférieure à la température ambiante -30C en mode continu
Plus de 1S en mode continu ou inférieur à la température ambiante -35C en mode image unique
(Température d'essai +20°)
|
Type de fenêtre optique |
Revêtement anti-reflet multicouche AR + AR de haute qualité |
Chauffage anti-rosée |
Oui |
|
|
|
Interface du télescope |
– |
Prise en charge M48 (avec adaptateur) |
Longueur focale arrière |
Focale arrière réelle consommée : 14 mm (combiné avec CFW)
BFL standard : 17,5 mm (± 0,5)
|
17mm |
Lester |
845g |
845g |
Dans la boite
Caméra
Manuel et garantie
Garantie QHYCCD de 2 ans
