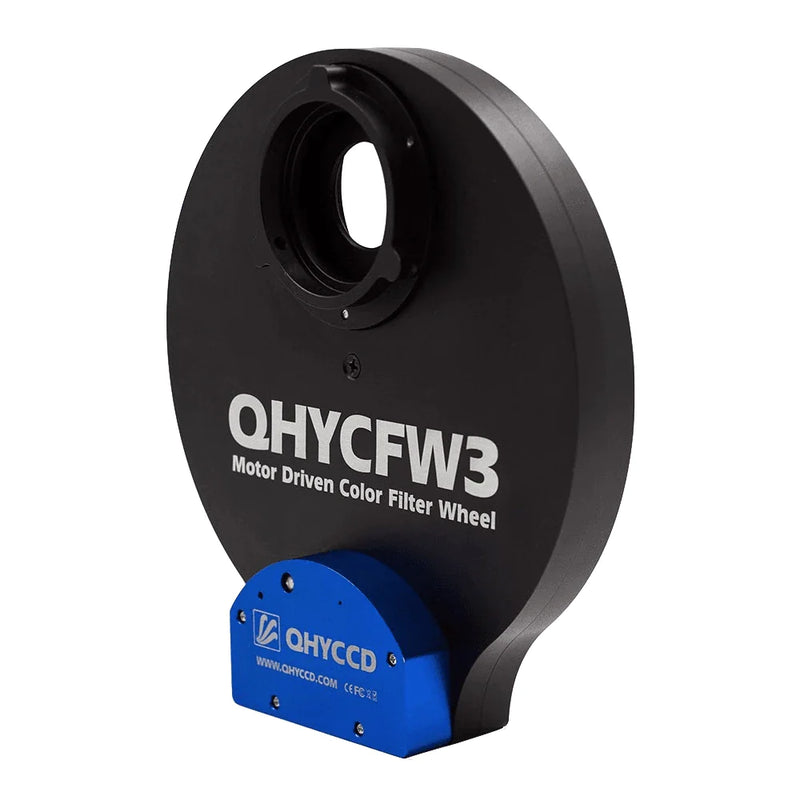

QHYCCD Roue à filtre ronde 9x2"/50 mm ou carrée 7x50 mm QHYCFW3XL
Le corps principal de la roue de filtre QHYCCD 9 × 2″/50 mm ronde ou carrée 7 x 50 mm QHYCFW3XL est découpé dans une seule pièce d'aluminium par une machine CNC de précision. Le savoir-faire et la finition sont exquis. Lorsque vous tenez le petit design, vous ne voulez pas le lâcher !
Entraînement par friction : pas de jeu et positionnement de précision
Concernant l'évolution de l'entraînement moteur, nos roues à filtres de 2ème génération ont utilisé un entraînement par engrenages tandis que cette roue à filtres de 3ème génération utilise un entraînement par friction sans jeu. Il positionne et arrête également avec une grande précision.

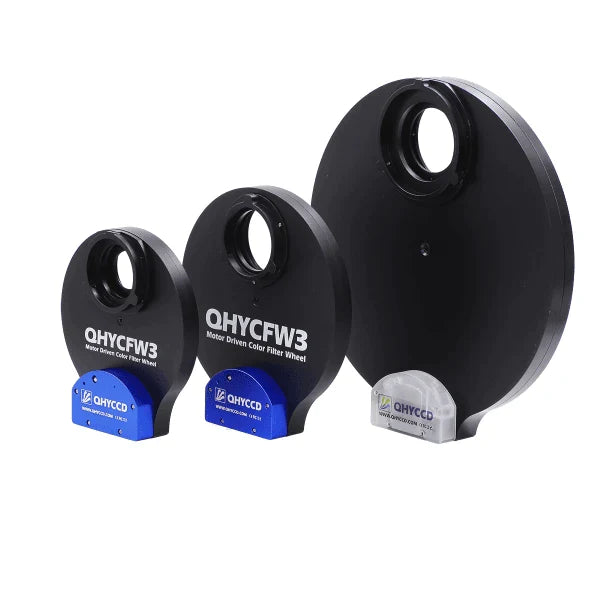

Quatre modèles : petit, moyen, grand, extra-large
Il existe quatre versions de la roue à filtres QHYCFW3 de 3e génération : QHYCFW3XL (taille extra-large), QHYCFW3L (grande taille), QHYCFW3M (taille moyenne) et QHYCFW3S (petite taille). Le QHYCFW3M et le QHYCFW3S sont également disponibles en version standard (-SR) et en version fine (-US). Pour plus de détails, veuillez consulter la page des spécifications.
QHYCFW3S
Petite taille. La roue à filtres QHYCCD 7×1,25″ QHYCFW3S prend en charge un carrousel contenant sept filtres montés de 1,25 pouces ou un carrousel contenant six filtres non montés de 36 mm. La version fine du QHYCFW3 a une épaisseur de 15,5 mm et la version standard une épaisseur de 20,5 mm.
QHYCFW3M
Taille moyenne. Le QHYCFW3M prend en charge un carrousel contenant cinq filtres de 2 pouces montés ou non montés de 50 mm ou un carrousel contenant sept filtres non montés de 36 mm. La version fine de cette roue à filtres a une épaisseur de 17,5 mm et la version standard une épaisseur de 21,5 mm.
QHYCFW3L et QHYCFW3XL
Taille grande et extra-large. Le QHYCFW3L prend en charge un carrousel contenant sept filtres montés de 2 pouces ou non montés de 50 mm. Le QHYCFW3XL prend en charge un carrousel contenant neuf filtres de 2 pouces montés ou non montés de 50 mm, ou un carrousel contenant sept filtres carrés de 50 mm non montés.
* NOUVEAU * : Tous les carrousels de filtres CFW3-XL sont désormais mis à jour avec des filetages M48 et prendront en charge les filtres à visser de 2 pouces montés ainsi que les filtres ronds de 50 mm non montés.
Moteur pas à pas hybride : moteur fermé ultra fin
QHYCCD a sélectionné un moteur pas à pas hybride ultra-mince de haute qualité pour la conception de la roue à filtres de 3ème génération. Comparé au moteur pas à pas PM utilisé dans de nombreuses roues à filtres, le moteur pas à pas hybride a une plus grande précision, un angle de pas plus petit et est plus cher. Le moteur est fermé pour empêcher la poussière de pénétrer dans le moteur, améliorant ainsi la fiabilité et la durée de vie du moteur. Le sens de rotation du filtre peut être inversé : le carrousel de filtre peut être tourné dans le sens des aiguilles d'une montre ou dans le sens inverse pour terminer la rotation rapidement, ce qui est très pratique.
Deux modes de contrôle Port QHYCFW 4 broches et port USB
Il y a un bouton de commutation sur le QHYCFW3. Le commutateur de port série peut permettre une commutation rapide entre le mode de communication série et le mode de communication USB.
Il y a un bouton de commutation sur le QHYCFW3. Le commutateur de port série peut permettre une commutation rapide entre le mode de communication série et le mode de communication USB.
Il existe quatre versions de la roue à filtres QHYCFW3 de 3e génération : QHYCFW3XL (taille extra-large), QHYCFW3L (grande taille), QHYCFW3M (taille moyenne) et QHYCFW3S (petite taille). Le QHYCFW3M et le QHYCFW3S sont également disponibles en version standard (-SR) et en version fine (-US). Pour plus de détails, veuillez consulter la page des spécifications.
QHYCFW3 prend en charge le mode deux sockets. L’une est la prise QHYCFW 4PIN. Si votre caméra QHYCCD dispose de la prise 4PIN, vous pouvez la connecter directement avec QHYCFW3. Il y a l'alimentation 12V dans la prise 4PIN. Il ne nécessite donc aucune alimentation supplémentaire. Si vous n'avez pas de caméra QHYCCD ou si la caméra n'a pas de prise QHYCFW 4PIN. Vous pouvez utiliser la prise USB pour vous connecter à l'ordinateur. Et le QHYCFW3 peut être alimenté et contrôlé avec le port USB. Veuillez noter que le courant requis lors de l'utilisation du câble USB est supérieur (780 mA) à ce que le port USB 2.0 peut fournir et que certains ordinateurs limiteront le courant à 500 mA. Dans cette condition, le QHYCFW3 peut être alimenté par le port de prise QHYCFW (le port RJ11 à 6 broches du QHYCFW3) et vous avez besoin d'un câble 12 V vers RJ11 pour alimenter le QHYCFW2. Lorsque vous utilisez cette méthode. La consommation de courant du câble USB sera réduite à moins de 100 mA lorsque le moteur tourne. (* Le câble 12 V vers RJ11 est dans la liste des articles standard après 2019.4).
Spécifications techniques
| Modèle
|
Épaisseur
|
Disque pris en charge |
Limitation de hauteur disponible (il faut envisager de laisser l'espace)
|
Poids
|
| QHYCFW3XL
|
21,5 mm |
9 positions rondes de 2 pouces (50 mm)
7 positions 50mm*50mm carré
|
10mm |
1500g |
| QHYCFW3L
|
21,5 mm |
7 positions rondes de 2 pouces (50 mm) |
10mm |
911g |
| QHYCFW3M-SR
|
20,5 mm |
5 positions rondes de 2 pouces (50 mm) |
10mm |
728g |
| QHYCFW3M-US
|
17mm |
7 positions 36mm |
5,5 mm |
691g |
| QHYCFW3S-SR
|
20mm |
7 positions 1,25 pouces |
10mm |
446g |
| QHYCFW3S-US
|
15,5 mm |
7 positions 1,25 pouces |
5,5 mm |
419g |

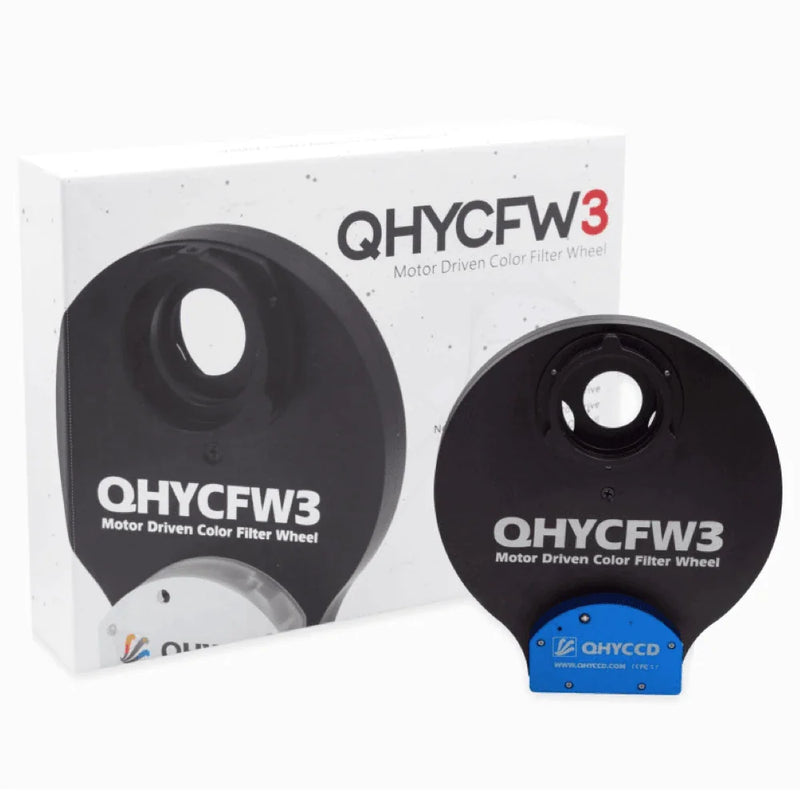

Dans la boite
Roue à filtre
Câbles
Manuel et garantie
Garantie QHYCCD 2 ans
QHYCFW3XL Dessin mécanique
