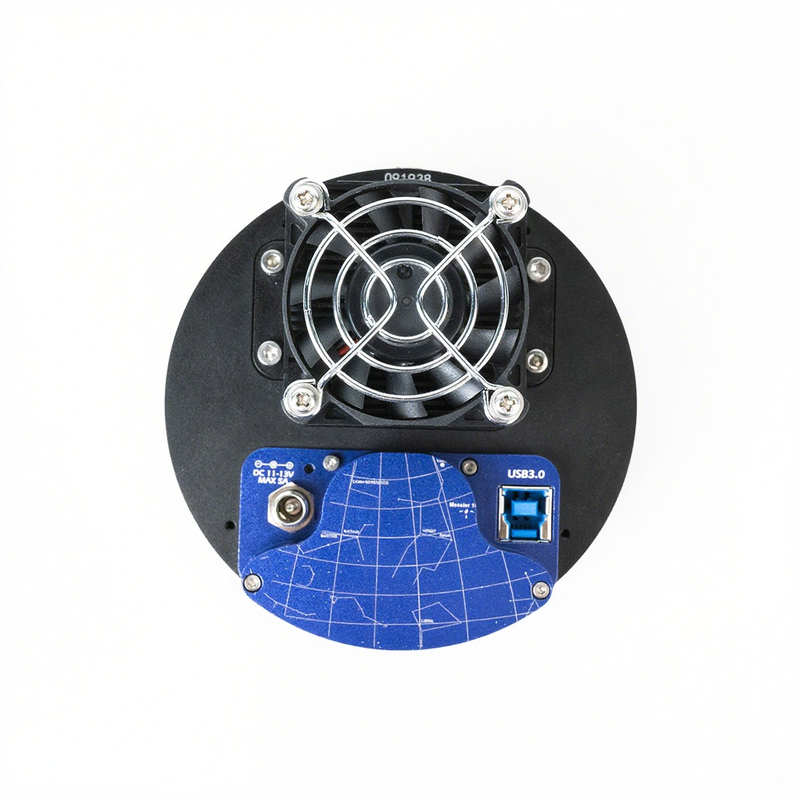

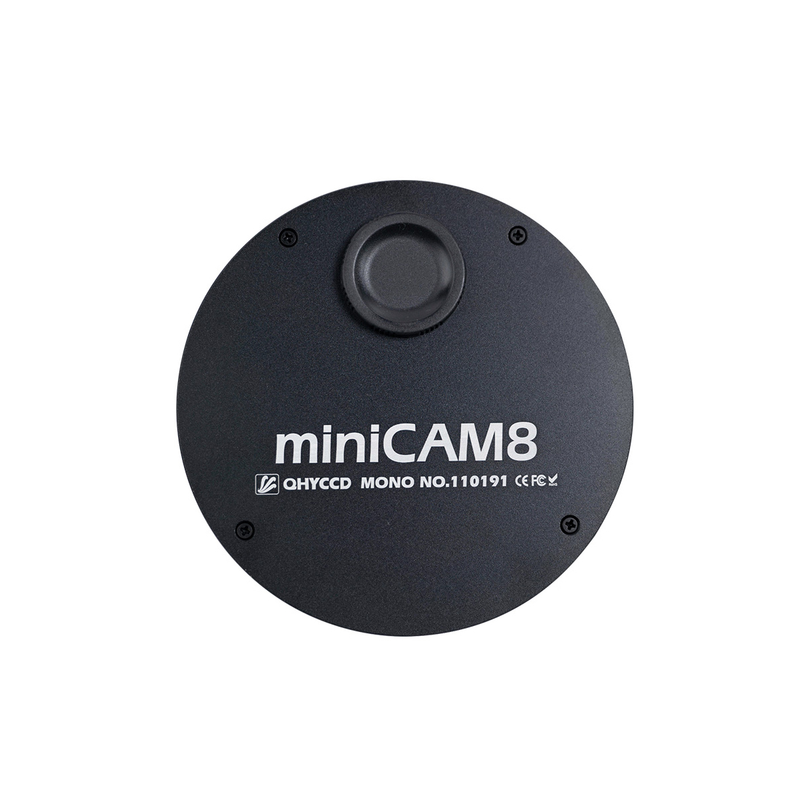

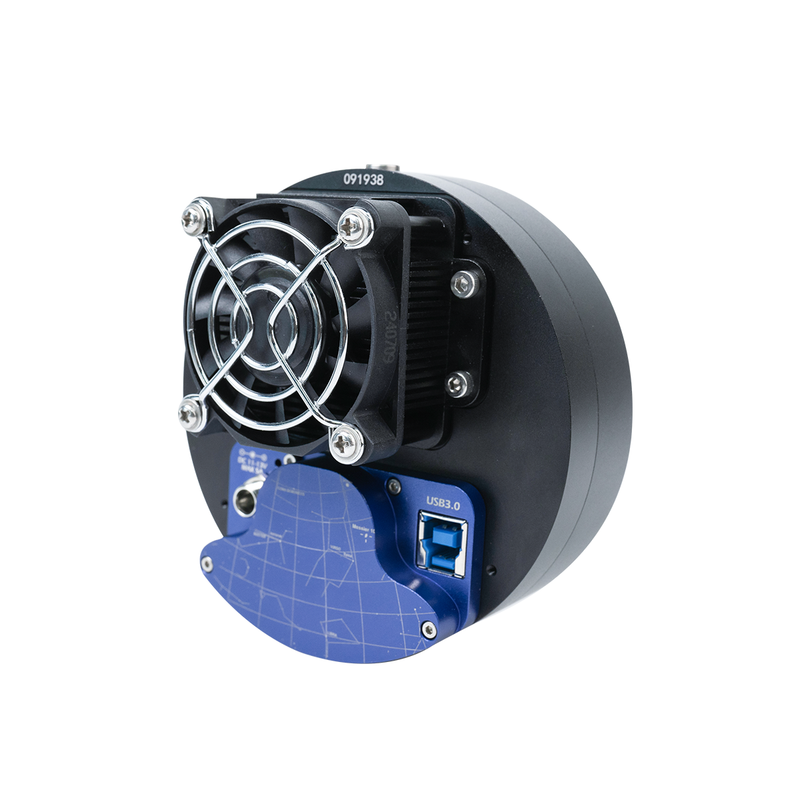

QHYCCD MiniCAM8 C/M Caméra refroidie Ciel profond

Avec un peu plus de 4 pouces de diamètre et quelques pouces d'épaisseur, le nouveau miniCAM8 est un système d'imagerie compact, haute résolution, haute performance et refroidi, capable d'images exceptionnelles et de haute qualité de l'espace lointain ainsi que d'images planétaires de haute qualité et haute résolution.

La compacité en astro-imagerie est souvent obtenue au détriment d'autres caractéristiques essentielles des systèmes refroidis à plusieurs composants, comme la qualité du capteur ou le refroidissement thermoélectrique, etc. Ce n'est pas le cas avec la nouvelle miniCAM8. Basée sur le capteur IMX585 8 MP de Sony, la miniCAM8 comprend un refroidissement TE complet capable d'atteindre un delta de -45 ℃ par rapport à la température ambiante ainsi qu'une roue filtrante à 8 positions intégrée pour une imagerie LRGB complète et à bande étroite.

Haute sensibilité proche infrarouge

L'IMX585 est un processeur Sony Starvis II qui permet une sensibilité élevée et une plage dynamique élevée (HDR). Il améliore également la sensibilité dans la gamme proche infrarouge d'environ 1,7 fois* par rapport à l'IMX485. La nouvelle caméra QHY miniCAM8 a une efficacité quantique maximale de 60 % dans la bande proche infrarouge et de 92 % dans la bande de longueur d'onde visible.

BSI

L'un des avantages de la structure CMOS rétroéclairée est l'amélioration de la capacité du puits complet. Cela est particulièrement utile pour les capteurs dotés de petits pixels. Dans un capteur classique à éclairage frontal, les photons de la cible qui pénètrent dans la couche photosensible du capteur doivent d'abord traverser le câblage métallique intégré juste au-dessus de la couche photosensible. La structure du câblage réfléchit certains des photons et réduit l'efficacité du capteur.

Dans le capteur rétroéclairé, la lumière peut pénétrer dans la surface photosensible par l'arrière. Dans ce cas, la structure de câblage intégrée du capteur se trouve sous la couche photosensible. Par conséquent, davantage de photons entrants frappent la couche photosensible et davantage d'électrons sont générés et capturés dans le puits de pixels. Ce rapport entre la production de photons et d'électrons est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur est efficace pour convertir les photons en électrons et, par conséquent, plus le capteur est sensible à la capture d'une image de quelque chose de sombre.

Lueur à amplification zéro

QHY miniCAM8 est également une caméra à lueur sans amplificateur.

Technologie anti-rosée

S'appuyant sur près de 20 ans d'expérience en matière de conception de caméras refroidies, la caméra refroidie QHY a mis en œuvre des solutions de contrôle complet de la rosée. La fenêtre optique est dotée d'un dispositif de chauffage de la rosée intégré et la chambre est protégée de la condensation de l'humidité interne. Une plaque chauffante électrique pour la fenêtre de la chambre peut empêcher la formation de rosée, et le capteur lui-même est maintenu au sec grâce à notre conception de douille de tube en gel de silicone pour le contrôle de l'humidité dans la chambre du capteur.

Refroidissement

En plus du refroidissement TE à deux étages, QHYCCD implémente une technologie propriétaire dans le matériel pour contrôler le bruit du courant d'obscurité.

Mode Linéarité HDR

Le convertisseur analogique-numérique natif du capteur IMX585 est de 12 bits. Par rapport au 16 bits, la profondeur de 12 bits offre moins de bits, ce qui entraîne une plage dynamique relativement plus étroite, ce qui peut entraîner des problèmes tels qu'une gradation de couleurs insuffisante et une perte d'informations potentielle. Lors du développement du produit miniCAM8, QHYCCD a fusionné les gains élevés et faibles pour étendre les données à 16 bits. Cependant, comme cette profondeur de 16 bits n'est pas native, un changement soudain de linéarité peut se produire, affectant la transition en douceur des images. Pour résoudre ce problème, QHYCCD a développé le mode « Linearity HDR », qui utilise une approche basée sur un algorithme pour corriger la linéarité de l'image via un logiciel, garantissant des transitions plus fluides et une représentation des couleurs plus riche.

Consultez le site Web de QHYCCD pour les graphiques de courbes

Spécifications techniques

Dans la boîte

MiniCAM8 C/M uniquement

• Caméra
• Adaptateur secteur 12V 5A
• Câble d'alimentation
• Câble d'alimentation autobloquant 12 V
• Câble USB 3.0 de 1,3 m
• Bague d'extension de 1,25 pouce
• Tube déshydratant
• Pince de montage d'objectif
• Tournevis
• Sac d'emballage pour appareil photo

Filtres combinés MiniCAM8M

• Luminosité (19*12*1,1 mm)
• Rouge (19*12*1,1 mm)
• Vert (19*12*1,1 mm)
• Bleu (19*12*1,1 mm)
• 7 nm SII (19 x 12 x 1,1 mm)
• 7 nmHa (19*12*1,1 mm)
• 7 nm OIII (19 x 12 x 1,1 mm)

Filtres combinés MiniCAM8C

• Facteur de puissance faible (19*12*1,1 mm)
• HLP (19*12*1,1 mm)
• FCE (19*12*1,1 mm)
• Découpe UV/IR (19*12*1,1 mm)

Manuel et garantie

Garantie QHYCCD de 2 ans
