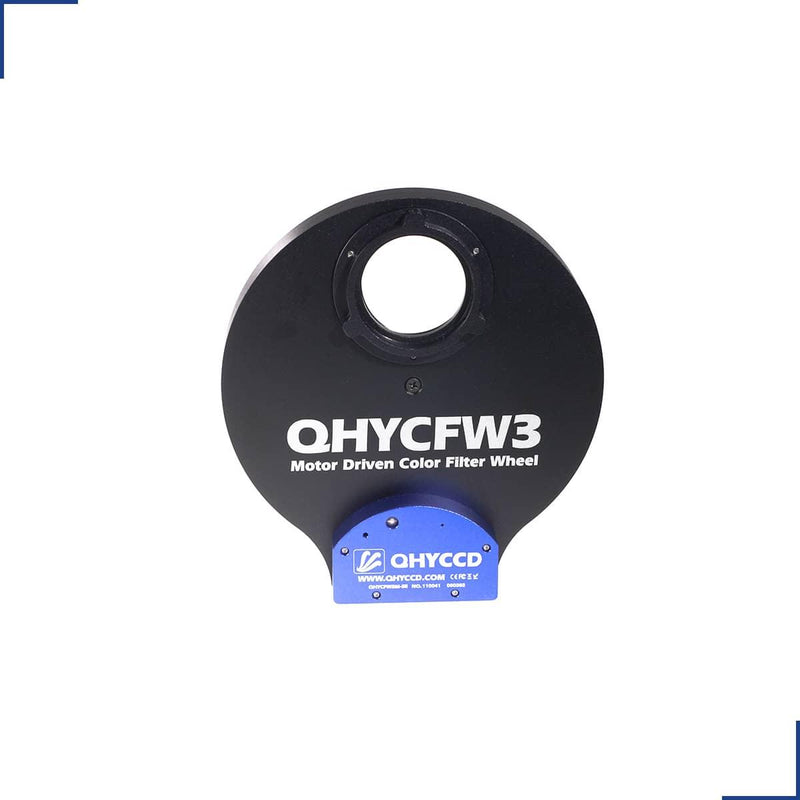

QHYCCD Petite roue à filtre 7x 1,25"
Les roues à filtres de la série QHYCFW3 sont disponibles en plusieurs tailles pour accueillir des filtres de 1,25 pouces à 50 millimètres carrés.
Les roues à filtres QHYCFW3 peuvent être contrôlées soit par un programme externe indépendant utilisant le port USB de la roue à filtres, soit via un port spécial à 4 broches. Lorsqu'il est connecté au port QHY 4 broches, aucun câble d'alimentation ou programme de contrôle supplémentaire n'est nécessaire. Toutes les fonctions de la roue à filtres peuvent être contrôlées via la caméra QHY.

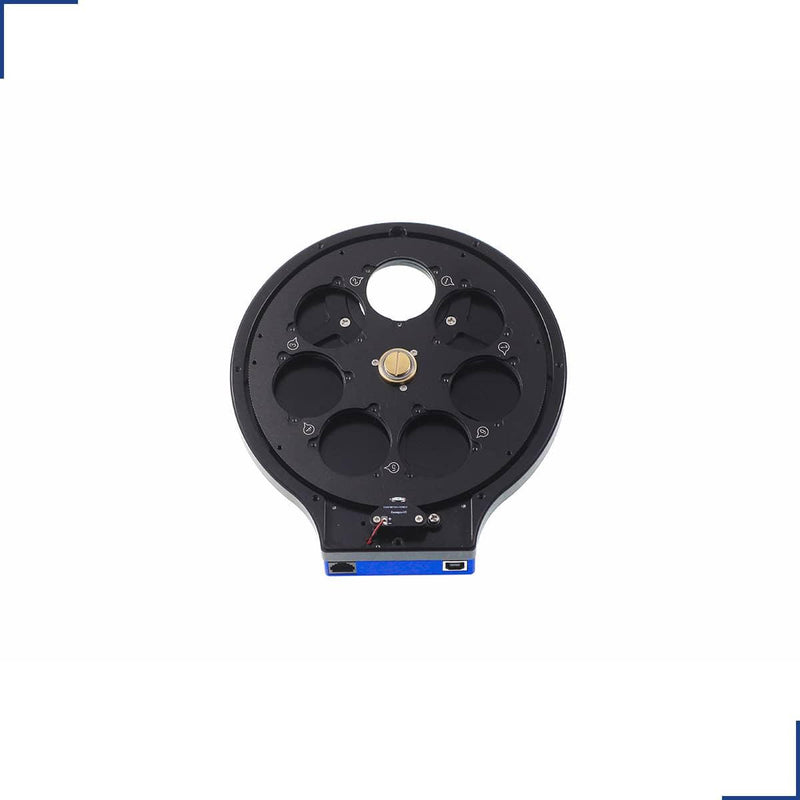

Les roues à filtres QHYCFW3 utilisent un nouveau moteur à entraînement direct et inverseront la direction pour emprunter le chemin le plus court lors du passage d'un filtre à un autre. Par exemple, dans cette démonstration, la roue passe de la position de filtre 1 à la position 2, puis à la position 3, puis revient à 1, puis à la position 7 et revient à la position 1 sans jamais effectuer une rotation complète du carrousel. Cela permet de gagner du temps si vous effectuez de nombreux changements de filtre au cours d'une seule session d'imagerie.
La LED change de couleur pour chaque position du filtre. La LED tricolore attribue une couleur ou une combinaison de couleurs unique à chaque position du filtre afin que vous puissiez savoir s'il est déplacé vers la bonne position sans le retirer du télescope.
Le CFW3 est également fin. Cette fonctionnalité et la courte mise au point arrière des caméras COLDMOS signifient que vous pouvez ajouter l'un des nombreux adaptateurs d'objectif d'appareil photo pour les objectifs d'appareil photo Canon et Nikon pour une imagerie grand champ avec la roue à filtres.
Au centre de la plaque arrière se trouve un port d’alimentation 12 volts CC. Ce port est fileté pour un câble d'extension court fourni avec la caméra qui se fixe solidement de manière à ne pas se déconnecter accidentellement pendant la prise d'images.
Pour plus d'informations sur l'utilisation du
Spécifications techniques
| Roue à filtre
|
Filtre pris en charge
|
Vitesses recommandées
|
Mise au point arrière consommée*
|
Poids
|
Note |
CFW3S-SR
CFW3S-US
|
7*1,25 pouces monté/31 mm non monté
|
QHY533M, QHY183M
Cames planétaires mono QHY5III (adaptateur CFW1,25" nécessaire)
|
20 mm (SR) + 4 mm (adaptateur)
15,5 mm (SR)+4 mm (adaptateur)
|
Environ 430g
|
Il n'y a aucune différence entre le S-SR et le S-US, sauf en termes de profondeur, mais le S-SR peut être compatible avec des filtres montés plus épais de 1,25 pouces.
|
Pour faciliter le calcul, toutes les données affichées sont l'augmentation de la focale arrière prise par l'utilisation de l'adaptateur, qui n'est pas nécessairement égale à l'épaisseur du composant lui-même. Toutes les données d'adaptateur fournies par QHYCCD sont basées sur l'incrément de distance focale. Pour plus d'informations, veuillez consulter : https://www.qhyccd.com/astronomical-camera-adapter-bfl-solution/
Le calcul de la mise au point arrière consommée de la roue à filtre comprend deux parties : l'épaisseur du corps de la roue à filtre (comme le 15,5 mm du CFW3S-US) et la mise au point arrière consommée (comme le 4 mm du CFW3S-US). Désormais, les nouvelles caméras n'ont plus besoin de cet adaptateur, comme QHY533M, QHY268M, QHY600M-PH SBFL, etc.
Dessins technique
QHYCFW3-S-SR
QHYCFW3-S-US
Dans la boite
- QHYCFW3S
- Câble caméra vers CFW
- Câble d'alimentation 12 V
- Câble USB 2.0 (1,8 m)
- Embout M42 à 2"
- Vis de rechange (x8)
- Vis M4 x 35 mm (x3)
- Vis M4 x 70 mm (x2)
- Carte d'instructions de téléchargement du pilote
- Un adaptateur pour la connexion avec certaines anciennes caméras comme QHY163, QHY183 et QHY294.
Manuel et garantie
Garantie QHYCCD 2 ans
