Pegasus Astro Ultime Powerbox V2 (UPBV2)

Pegasus Astro Ultime Powerbox V2

• 4 sorties intelligentes 12 V,
• 3 canaux de rapport cyclique PWM pour les réchauffeurs de rosée/écran plat/ventilateurs
• USB3.1 SuperSpeed, concentrateur alimenté de qualité industrielle 5 Gbit/s
  Comprend 4 ports USB3.1 et 2 ports USB2 disponibles (6 ports USB au total)
• Contrôleur de moteur pas à pas (peut piloter presque tous les moteurs pas à pas du marché astro unipolaire ou bipolaire)
• Variable/configuré par logiciel 3-12V/sortie régulée de 3Amps
• Sortie 12V / Always ON pour votre mini PC
• Lectures environnementales et électriques

"Le Pegasus Astro Ultimate Powerbox V2 (UPBv2 en abrégé) est le successeur de notre célèbre Ultimate Powerbox. Vous avez demandé plus de fonctionnalités, nous avons tenu notre promesse :

Un hub USB3.1 a été ajouté - vous pouvez activer/désactiver chaque port USB - , plus de sorties d'alimentation , plus de réchauffeurs de rosée, un nouveau contrôleur pas à pas qui peut piloter n'importe quel moteur pas à pas sur le marché de l'astronomie ainsi qu'un ports d'extension pour les futurs appareils qui communiquera avec le contrôleur UPBv2!"

Si vous en avez assez de transporter plusieurs blocs d'alimentation et de faire face à un gâchis de câbles d'alimentation et de données, notre Ultimate Powerbox v2, une unité de contrôle de puissance sophistiquée, est la solution "ultime". Notre idée est une enceinte qui rend disponible un nombre suffisant d'ampères. Aucun câble ne perturbe les mouvements de la monture et de l'instrument, seuls le cordon d'alimentation principal et un cordon de données USB sont reliés à l'Ultimate Powerbox à partir de laquelle dérivent les autres câbles alimentant tous les appareils. Nous croyons fermement que si vous possédez un observatoire à distance ou si vous faites de l'imagerie avancée, vous allez adorer cet appareil !

Prise d'entrée solide

Une grande et solide prise d'entrée CC garantit que le câble d'alimentation est toujours fixé en place. La prise est sélectionnée pour fournir toute la puissance dont vous avez besoin sans chute de tension

Le câble d'alimentation CC est inclus dans l'emballage

Plus de 20A de puissance totale

Le contrôleur a été conçu pour prendre en charge jusqu'à 20 ampères de courant d'entrée total.

* Veuillez noter que Ultimate Powerbox v2 n'est pas une banque d'alimentation. Il nécessite une source d'alimentation externe (batterie ou bloc d'alimentation) pour recevoir son alimentation.

4 prises d'alimentation 12 V CC pour votre équipement

Quatre puissants transistors Smart Mosfet fournissent du "jus électrique" à votre précieux équipement. Des protections sophistiquées contre les courts-circuits et les surcharges par port coupent l'alimentation et signalent l'incident dans notre logiciel. Chaque Mosfet est capable de fournir jusqu'à 7 ampères de courant.

Les prises de sortie en métal et de bonne qualité garantissent que vous fournirez tout le jus dont vous avez besoin et peuvent fixer en place vos câbles d'alimentation d'extension

Capteurs de puissance intégrés

Un précis voltmètre Et un ampèremètre (peut mesurer jusqu'à 30A) mesurez et affichez en temps réel votre puissance absorbée. Si l'entrée est supérieure à 14,5 V, l'alimentation est instantanément coupée pour protéger votre équipement.

Compteur de courant individuel par port 12 V et réchauffeurs de rosée

Chaque sortie 12 V et chaque canal de chauffage de rosée ont un compteur de courant numérique interne et indépendant. Vous pouvez afficher la consommation électrique de chaque port dans le logiciel.

Logiciel autonome

Notre logiciel autonome moderne a une peau sombre et soignée ! Contrôlez toutes les fonctionnalités d'Ultimate Powerbox v2 à partir de ce logiciel. Recevez des métriques, affichez et zoomez sur des graphiques, nommez vos sorties, réglez chaque paramètre de votre Ultimate Powerbox v2 rapidement et facilement.

Concentrateur SuperSpeed ​​USB3.1 alimenté par 6 ports industriels

Un contrôleur de hub USB3.1 de qualité industrielle garantit que ce hub USB fonctionnera parfaitement à des températures de -40°C à +80°C.

Une caractéristique intéressante est que chaque port USB peut être activé/désactivé individuellement par le logiciel. Un appareil était bloqué et vous avez dû rebrancher la prise au milieu d'une nuit froide ? Aucun problème! Localisez simplement le port, cliquez sur l'interrupteur ON/OFF dans notre logiciel et vous recyclez le port USB. Aussi simple que cela!

À l'arrière de l'UPBv2, vous pouvez localiser :

• 4 ports USB 3.1 Super Speed
• 2 ports USB 2 haut débit

Chaque port USB fournit jusqu'à 2,5 ampères . Tous les ports USB incluent une protection électronique contre les courts-circuits et les surcharges.

Contrôleur de moteur pas à pas intégré

Un contrôleur de moteur pas à pas déplacera précisément votre porte-oculaire. Le contrôleur pilote un moteur Pegasus ou tout autre moteur pas à pas sur le marché (Unipolaire ou Bipolaire) par exemple Rigel, Robofocus, Moonlight Motor.

Assurez-vous d'avoir le bon câble pour votre moteur. Chaque fabricant utilise son propre brochage. Contactez-nous si vous avez des questions sur le type de votre moteur.

Moteurs pas à pas pris en charge

Pégase MFK	Câble réseau droit commun RJ45 à RJ45 requis
Robofocus	Nécessite un câble RJ45 vers DB9 Vérifiez l'onglet Documentation pour le brochage
Moonlite	Nécessite un câble RJ45 vers DB9 (Robofocus Compliant Pinout) Vérifiez l'onglet Documentation pour le brochage
Bord du lac	Nécessite un câble RJ45 vers DB9 (Robofocus Compliant Pinout) Vérifiez l'onglet Documentation pour le brochage
Starlight HSM 20,30,35	Câble de brochage personnalisé requis RJ45 à RJ45. Vérifiez l'onglet Documentation pour le brochage
Starlight MSM 20,30,35	Câble réseau droit RJ12 à RJ12 requis Vérifiez l'onglet Documentation pour le brochage
Rigel nStep	Câble réseau personnalisé RJ45 à RJ12 requis Vérifiez l'onglet Documentation pour le brochage

La compensation de jeu est déjà implémentée dans le micrologiciel et peut être activée, réglée et désactivée à partir du logiciel. Un pilote de mise au point entièrement ASCOM6 est déjà disponible.

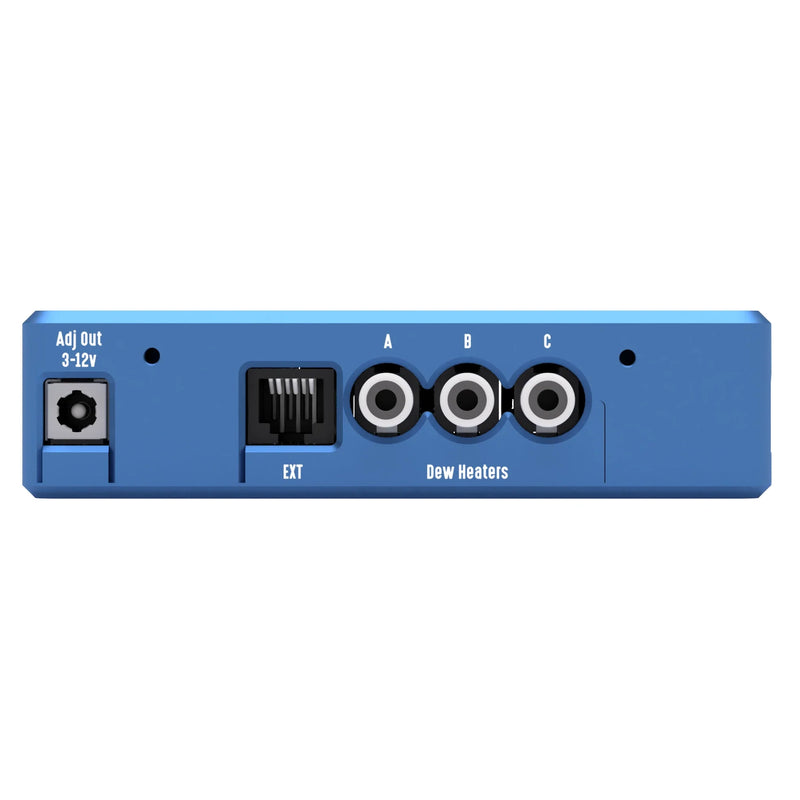

Sorties PWM à cycle de service à trois canaux

Trois prises de modulation de largeur d'impulsion (PWM) sont capables d'alimenter vos radiateurs de rosée/écrans plats ou ventilateurs de télescope "assoiffés". Éliminez l'humidité qui embrouille votre équipement et détruit vos nuits claires. Ces prises peuvent être réglées à distance depuis votre ordinateur portable à l'aide du logiciel fourni.

Une sortie variable et régulée en tension

Une sortie régulée pouvant fournir jusqu'à 3 ampères de courant est disponible. Tu peux régler la sortie de 3 volts à 12 volts et enregistrez ce paramètre dans la mémoire du contrôleur. Chaque fois que UPBv2 démarre, le port sera réglé sur le réglage de tension stocké,

Toujours allumé – sortie 12 V

Une sortie 12 V non régulée peut fournir jusqu'à 8 ampères. Ainsi, en plus avec les sorties Smart 4 x 12V vous en avez une de plus pour connecter des équipements supplémentaires. Ce port de sortie 12V reste toujours allumé !

Port d'extension (EXT)

Un port d'extension RJ12 est disponible pour les futurs appareils. Le port d'extension permet la connectivité des produits Pegasus Astro actuels et futurs. Les appareils branchés peuvent être contrôlés à partir du logiciel UPB (ASCOM /INDI / Standalone)

Réglage automatique du PWM (sorties de rosée)

Le micrologiciel peut ajuster automatiquement les sorties PWM en consultant la lecture du point de rosée du capteur environnemental. Cliquez simplement sur "Auto" et laissez Ultimate Powerbox v2 décider s'il est temps d'allumer vos réchauffeurs de rosée.

Remarque : Vous pouvez sélectionner la sortie du réchauffeur de rosée qui est contrôlée par la fonction "Auto Dew".

ASCOM 6.4 entièrement pris en charge

Ultimate powerbox prend entièrement en charge ASCOM6. En combinaison avec notre programme principal qui agit comme un serveur, vous pouvez utiliser nos derniers pilotes fournis par ASCOM 6.4 pour :

• Moteur pas à pas de contrôle (Mise au point ASCOM)
• Passez les paramètres environnementaux au logiciel pris en charge (par exemple, Sequence Generator Pro / MaximDL) (Conditions d'observation ASCOM)
• Allumez ou éteignez toutes les sorties 12V. (Commutateurs ASCOM)

Prise en charge INDI

Ultimate Powerbox v2 est entièrement pris en charge par INDI et INDIGO

• Indigo : http://www.indigo-astronomy.org
• Indilib : https://indilib.org/devices/auxiliary/pegasus-ultimate-power-box.html

Entièrement compatible avec StellarMate

Prise en charge des supports externes

Nous offrons une option paire de crochets pour saisir l'appareil Ultimate Powerbox sur une plaque Losmandy 3 ”ou Vixen. Les deux supports peuvent être vissés sur le côté du contrôleur et saisir votre télescope.

Indications LED pour les états d'alimentation et de panne

La LED peut clignoter selon des schémas pour vous avertir de problèmes d'alimentation importants (par exemple, sur ou sous-tension). De plus, la lumière peut être éteinte à l'aide du logiciel. Notre led est très faible mais si vous ne l'aimez pas, vous pouvez l'éteindre via le logiciel.

Les câbles d'alimentation sont inclus dans l'emballage

Quatre câbles d'alimentation de DC 2.1mm à 2.1mm mâle (1m) sont inclus dans le paquet. Les câbles sont suffisamment épais pour supporter jusqu'à 6 ampères de courant.

Capteur environnemental externe

Un capteur externe de température et d'humidité relative d'un (1) mètre est inclus dans le paquet. Connaissez exactement les conditions environnementales de votre emplacement. Les mesures de température, d'humidité et de point de rosée sont affichées dans le logiciel.

Graphiques zoomables et exportables pour les valeurs de puissance et d'environnement

Le logiciel enregistre toutes les lectures de tension, de courant, de température et d'humidité relative. Tous ces tracés sont zoomables et facilement exportables au format image PNG & texte CSV. Gardez un dossier complet de vos conditions nocturnes.

Minuterie pour arrêter les sorties

Choisissez l'heure et démarrez la minuterie pour arrêter les ports de sortie lorsque vous le programmez.

Sorties de persistance de la mémoire au démarrage

Vous pouvez facilement définir quelle sortie doit s'activer au démarrage. Le réglage est stocké dans la mémoire EEPROM du système. Une fonctionnalité intéressante en cas de panne de courant.

Le contrôleur est toujours connecté au concentrateur USB (7e port USB interne). Aucun câble supplémentaire nécessaire. Connectez simplement le concentrateur USB à votre ordinateur portable et vous êtes prêt à partir.

Protection contre l'inversion de polarité

Ultimate Powerbox a été conçu avec une protection contre l'inversion de polarité. Cela sauvera certainement votre nuit si vous connectez accidentellement l'alimentation principale en polarité inversée !

Chien de garde

Un chien de garde matériel réinitialise l'appareil si, pour une raison quelconque, il n'y a pas de réponse du contrôleur pendant deux secondes. Une fonctionnalité intéressante dans le cas peu probable d'un gel du contrôleur - lorsque vous avez un observatoire à distance et que vous devez être certain que tout fonctionne comme prévu.

Micrologiciel évolutif

Le micrologiciel de l'appareil peut être mis à niveau pour prendre en charge les fonctionnalités futures et les corrections de bogues.

Taille compacte et légère

Un boîtier compact en aluminium anodisé bleu renferme la carte contrôleur. La taille est de 12 cm x 10 cm x 3 cm (4,72 pouces x 4,06 pouces x 1,2 pouces). Le poids est de 400 grammes (14,1 onces).

Spécifications techniques

Tension d'alimentation	12V - 13.8V DC (protégé contre l'inversion de polarité)
Connecteur d'entrée d'alimentation	CC 2,1 mm
Connectivité	USB2 – Connecteur USB de type B
4 x 12 sorties	Courant maximum 8 ampères au total. Centre positif de 2,1 mm Logiciel : ON/OFF tous les ports
2 canaux x 12 sorties PWM	Courant maximum 5 A chacun, connecteur RCA de couleur noire, modulé en largeur d'impulsion (convient pour les réchauffeurs de rosée ou les boîtes plates). Logiciel : Cycle de service % / OFF
1x entrée de capteur	Mini prise stéréo, connectivité avec capteur environnemental Lectures d'humidité de 0 à 100 % avec une précision de 2 à 5 % -40 à 80°C relevés de température ±0,5°C précision
Caméra / Sortie DSLR	Max 1,5 A, 8 V. Centre positif de 2,1 mm
Voltmètre	Mesure 5 – 15V
Dimensions	109 mm x 74 mm x 25 mm, poids 250 grammes

Dans la boite

Boîtier ultime Powerbox v2
Capteur de température/humidité
4 x câble Power DC 2.1 vers 2.1 mâle (1m)
Câble CC (2 m) vers adaptateur allume-cigare (fusible 10 A)
Câble USB3 Type B (1,8 m)

Manuel et garantie

Garantie Pégase 1 an
