Kit optique haute résolution Shelyak Star'ex

Avec Star'Ex ( Star'Explorer ), construisez votre premier spectrographe haute résolution (HR) pour observer le spectre des étoiles et autres objets célestes (nébuleuses, galaxies, planètes, etc.) ! Attention : ce kit contient uniquement les composants optiques (voir l'onglet Composition). Vous devrez également acheter les pièces imprimées en 3D et les autres composants (caméras, accessoires, etc.). Le projet Star'Ex : Star'Ex est un projet proposé par Christian Buil, faisant suite à Sol'Ex . Un site dédié vous fournit toutes les informations nécessaires à l'assemblage et à l'utilisation de cet instrument. Vous fabriquez les pièces par impression 3D (ou les faites réaliser par un spécialiste), puis assemblez l'instrument avec les éléments optiques de ce kit. Tous les éléments optiques nécessaires à la réalisation d'un Star'Ex HR sont inclus dans ce kit : fente, réseau, lentilles, éléments guides, etc. En outre, un dispositif haute performance offre plusieurs largeurs de fente (« fente large ») pour adapter la configuration Star'Ex à la taille de votre télescope et à la résolution spectrale souhaitée . : avec ce kit optique, vous avez également tous les éléments nécessaires pour réaliser un Sol'Ex (nous vous recommandons de commencer par faire un Sol'Ex : ce serait dommage de se priver de merveilleuses images du Soleil !). Découvrez-en plus sur le projet Sol'Ex & Star'Ex ici. Vous possédez déjà un Sol'Ex ? Il vous suffit d'acheter le kit optique Star'Ex HR pour transformer votre Sol'Ex en Star'Ex. Exemple de spectre obtenu avec le Star'Ex HR :

Avec un équipement modeste (petit télescope, petite caméra CMOS), vous pouvez obtenir des spectres à très haute résolution d'objets brillants, c'est-à-dire observer les moindres détails du profil d'un rayon d'absorption ou d'émission. Vous pourrez également mesurer les vitesses radiales grâce à l'effet Doppler, observer les variations du profil d'une raie spectrale particulière, identifier un compagnon d'une étoile binaire et même mesurer un champ magnétique en ajoutant un système de polarisation de la lumière, comme décrit dans l' article de Guillaume Bertrand . Si vous passez à un télescope de plus grand diamètre, vous devrez ajuster la largeur de la fente à la focale de votre télescope, à l'aide de la fente à 4 positions fournie dans ce kit. Plus la focale est longue, plus la fente est large. Un télescope plus grand vous permettra d'obtenir les spectres d'objets plus faibles. Remarque : Lorsque vous travaillez à haute résolution, le flux lumineux atteignant le capteur est largement dispersé, ce qui vous limite à la réalisation de cibles d'objets brillants. Pour produire des spectres d'objets plus faibles, vous pouvez utiliser le la version à basse résolution (BR) du Star'Ex , qui vous permettra de produire des cibles telles que des galaxies ou des quasars, mais avec toute la gamme visible en une seule fois, la spectroscopie est toujours une question de compromis.

Spécifications techniques

• Résolution spectrale : R = 700 à R = 30 000 selon la largeur de fente choisie (R = longueur d’onde / finesse spectrale)
• Gamme de longueurs d'onde : 400 nm – 700 nm
• Rapport de réduction interne : 125 : 80
• Fente de 10 µm pour une résolution maximale, ou fente de 15, 19, 23 ou 35 µm, selon votre télescope.

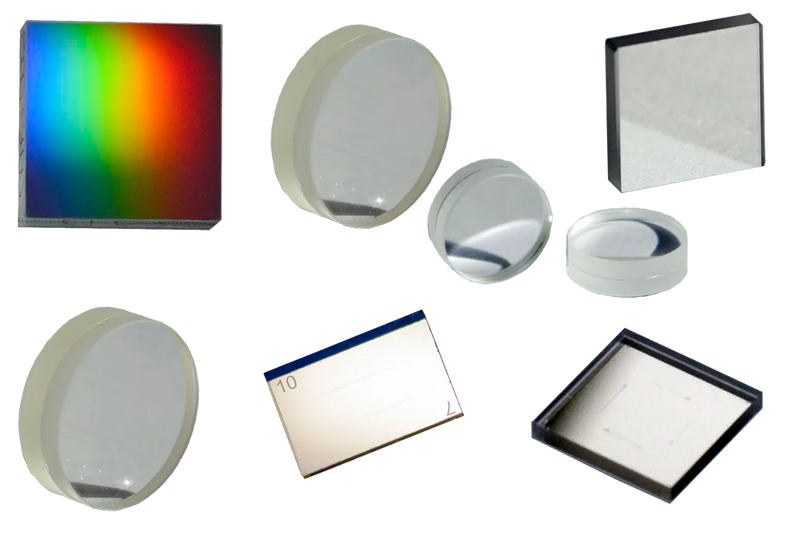

Dans la boîte

Kit Star'Ex HR Réf. : [ES0038]

Pour la partie Sol'ex :

• [OP0176] Doublet de collimateur d'un diamètre de 25,4 mm et d'un distance focale de 80 mm
• [OP0181] Lentille à double objectif d'un diamètre de 25,4 mm et d'un distance focale de 125 mm
• [OP0177] 2400 gr/mm réseau holographique, 25 x 25 mm
• [SE0289] Une fente réfléchissante GEN 2 à deux positions, 7 et 10 µm large et 6 mm de long

Pour obtenir des conseils / Star'Ex

• [OP0080] Deux doublets d'un diamètre de 12,5 mm et d'un distance focale de 50 mm
• [OP0010] 15x15mm Miroir, 3 mm d'épaisseur
• [SE0288] Fente multi-largeur GEN 2 avec 4 positions de 14/20/26/32 µm

Kit optique complémentaire Star'Ex HR Réf. : [ES0037]

• [OP0080] Deux doublets d'un diamètre de 12,5 mm et d'un distance focale de 50 mm
• [OP0010] 15x15mm Miroir, 3 mm d'épaisseur
• [SE0288] Fente multi-largeur GEN 2 avec 4 positions de 14/20/26/32 µm

Manuel et garantie

Garantie Shelyak d'un an
